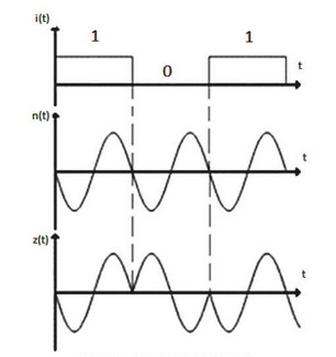

Której z modulacji przebiegi czasowe sygnałów: informacyjnego i(t) i fali nośnej n(t) oraz sygnału zmodulowanego z(t) są przedstawione na wykresach?

Wyjaśnienie

Modulacja PSK (Phase Shift Keying) opiera się na zmianie fazy fali nośnej w odpowiedzi na zmiany w sygnale informacyjnym. W przedstawionych wykresach można zauważyć, że zmiany wartości sygnału informacyjnego i(t) bezpośrednio wpływają na fazę fali nośnej n(t). Gdy sygnał informacyjny zmienia się z 0 na 1 lub odwrotnie, następuje odpowiednia zmiana fazy fali nośnej, co jest widoczne w sygnale zmodulowanym z(t). Ta metoda modulacji jest szeroko stosowana w telekomunikacji, zwłaszcza w systemach bezprzewodowych i transmisji danych, gdzie stabilność i odporność na zakłócenia są kluczowe. Przykłady zastosowania PSK obejmują standardy komunikacyjne, takie jak IEEE 802.11 (Wi-Fi) oraz GSM, gdzie efektywność i jakość sygnału są fundamentalne dla zapewnienia niezawodnej transmisji. Warto również zauważyć, że PSK jest bardziej efektywna w wykorzystaniu pasma niż inne metody, takie jak ASK czy FSK, co czyni ją preferowaną w nowoczesnych systemach transmisyjnych.
