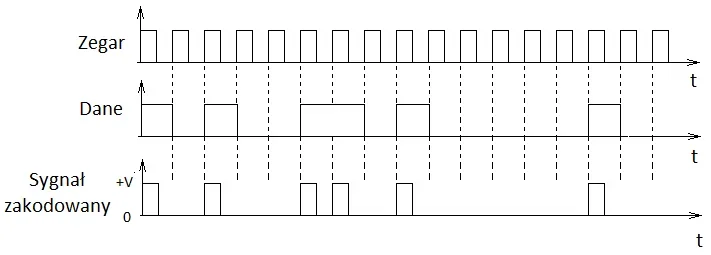

Rysunek przedstawia sygnał zakodowany kodem

Wyjaśnienie

Odpowiedź "RZ unipolarny" jest poprawna, ponieważ sygnał zakodowany na rysunku rzeczywiście odpowiada charakterystykom tego typu kodowania. W kodowaniu RZ unipolarnym, sygnał przyjmuje stan wysoki (+V) tylko w pierwszej połowie okresu zegara, co oznacza, że w drugiej połowie okresu wraca do zera. Gdy dane są w stanie niskim, sygnał pozostaje na poziomie zerowym przez cały okres zegara. Taki sposób kodowania jest szczególnie użyteczny w systemach, gdzie istotne jest zachowanie synchronizacji, ponieważ wyraźne przejścia do zera pomagają w detekcji granic bitów. Dodatkowo, RZ unipolarny charakteryzuje się prostotą implementacji oraz jest łatwy do analizy, co czyni go popularnym wyborem w aplikacjach telekomunikacyjnych, takich jak transmisja danych w sieciach lokalnych. Podczas projektowania systemów komunikacyjnych warto również zwrócić uwagę na standardy takie jak IEEE 802.3, które wskazują różne metody kodowania, w tym RZ, ze względu na ich efektywność w różnych warunkach transmisyjnych.
