INF.08 · pytanie 1512

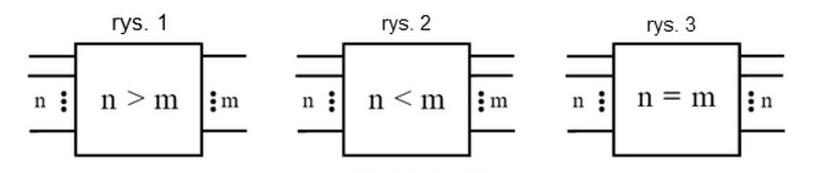

Uwzględniając relację między liczbami wejść i wyjść na rys. 1, rys. 2, i rys. 3 zamieszczono odpowiednio
- Arys. 1 - pole komutacyjne z rozdziałem, rys. 2 - pole komutacyjne z ekspansję, rys. 3 - pole komutacyjne z kompresją.
- Brys. 1 - pole komutacyjne z kompresją, rys. 2 - pole komutacyjne z ekspansję, rys. 3 - pole komutacyjne z rozdziałem.Poprawna
- Crys. 1 - pole komutacyjne z ekspansją, rys. 2 - pole komutacyjne z kompresję, rys. 3 - pole komutacyjne z rozdziałem.
- Drys. 1 - pole komutacyjne z rozdziałem, rys. 2 - pole komutacyjne z kompresję, rys. 3 - pole komutacyjne z ekspansją.
Wyjaśnienie
No, to co zaznaczyłeś, to dobra odpowiedź. Rozumiesz, jak działają te liczby wejść i wyjść, co widać na rysunkach. Na pierwszym rysunku liczba wejść (n) jest większa od liczby wyjść (m), więc mamy do czynienia z polem komutacyjnym z kompresją. To ważne, bo w takich systemach jak telekomunikacja musimy efektywnie wykorzystywać dostępne pasmo. Na drugim rysunku liczba wejść jest mniejsza od liczby wyjść, co oznacza pole z ekspansją. To typowe w multimedialnych aplikacjach, gdzie chcemy więcej sygnałów na wyjściu. A trzeci rysunek, gdzie n = m, pokazuje pole komutacyjne z rozdziałem. Tutaj zachowanie równoważności jest kluczowe, bo potrzebujemy tego w sieciach, aby wszystko działało jak należy. Super, że to rozumiesz, bo te zasady są naprawdę istotne przy projektowaniu systemów komutacyjnych.
