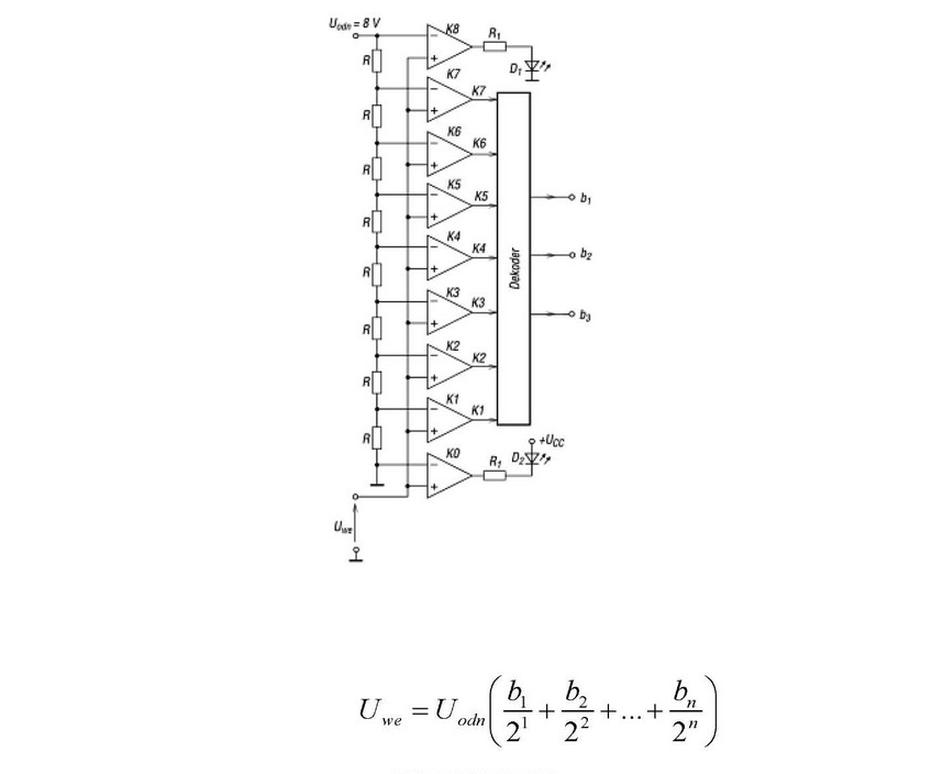

Jaka jest wartość cyfrowego słowa wyjściowego b1b2b3, jeżeli na wejście przetwornika kompensacyjno-wagowego A/C podano napięcie Uwe = 3,8 V, a wartość napięcia odniesienia wynosi 8 V?

Wyjaśnienie

Wartość cyfrowego słowa wyjściowego w przetworniku kompensacyjno-wagowym A/C wyrażana jest jako stosunek napięcia wejściowego do napięcia odniesienia. W tym przypadku, napięcie wejściowe wynosi 3,8 V, a referencyjne 8 V. Obliczając ten stosunek, otrzymujemy: 3,8 V / 8 V = 0,475. Aby przekształcić tę wartość na postać binarną z trzema bitami, musimy pomnożyć przez 8 (2^3), co daje nam 3,8. W systemie binarnym 3 jest reprezentowane jako "011". Użycie takiego przetwornika jest typowe w systemach pomiarowych, gdzie precyzyjne odwzorowanie napięcia wejściowego w formie cyfrowej jest niezbędne do dalszej obróbki i analizy sygnału. W praktyce, znajomość działania takich przetworników jest kluczowa w projektowaniu systemów automatyki oraz elektroniki, gdzie dokładność pomiaru ma fundamentalne znaczenie. Dobrym przykładem zastosowania tych przetworników są systemy monitorowania parametrów środowiskowych, gdzie analogowe wartości muszą być konwertowane na formę cyfrową do analizy przez mikroprocesory.
