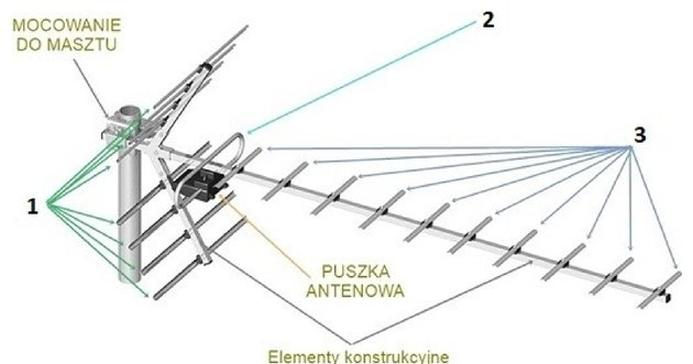

Elementy anteny typu Yagi-Uda, przedstawione na rysunku jako 1, 2 i 3, to odpowiednio:

Wyjaśnienie

Poprawna odpowiedź wskazuje, że elementy anteny Yagi-Uda są rozmieszczone w sposób, który maksymalizuje ich efektywność. Reflektor, który znajduje się za dipolem, działa jako struktura odbijająca, co pozwala na zwiększenie zysku anteny w kierunku przednim. Jego długość i umiejscowienie są kluczowe dla skuteczności całej anteny, jako że poprawnie zaprojektowany reflektor może zwiększyć zysk nawet o kilka dB. Dipol, umieszczony centralnie, jest aktywnym elementem, odpowiedzialnym za odbieranie i nadawanie fal radiowych. Jego konstrukcja oraz odpowiednia długość są zgodne ze standardami dla anten dipolowych, co zapewnia stabilność transmisji. Direktor, umieszczony przed dipolem, skupia promieniowanie fal radiowych i zwiększa efektywność anteny poprzez kierowanie ich w kierunku, w którym odbiorca jest zlokalizowany. Tego typu anteny znajdują szerokie zastosowanie w telekomunikacji, zarówno w systemach amatorskich, jak i profesjonalnych, na przykład w systemach telewizyjnych oraz radiowych, gdzie precyzyjne kierowanie sygnałem jest kluczowe dla jakości odbioru.
