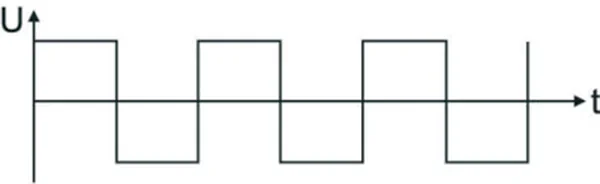

Rysunek przedstawia przebieg prostokątny o współczynniku wypełnienia równym

Wyjaśnienie

Poprawna odpowiedź to 50%, ponieważ współczynnik wypełnienia sygnału prostokątnego jest definiowany jako stosunek czasu trwania stanu wysokiego do całkowitego okresu sygnału. W tym przypadku czas trwania stanu wysokiego jest równy czasowi trwania stanu niskiego, co oznacza, że współczynnik wypełnienia wynosi 50%. W praktyce, sygnały o takim współczynniku są powszechnie stosowane w różnych aplikacjach elektronicznych, takich jak modulacja PWM (Pulse Width Modulation) do sterowania silnikami. Warto zaznaczyć, że w systemach cyfrowych, sygnały prostokątne z odpowiednim współczynnikiem wypełnienia są kluczowe dla prawidłowego działania układów logicznych oraz komunikacji cyfrowej. W standardach komunikacyjnych, takich jak RS-232 czy I2C, także można spotkać się z zastosowaniem sygnałów prostokątnych o różnych współczynnikach wypełnienia, co może wpływać na efektywność przesyłania danych. W związku z tym znajomość zagadnień związanych z sygnałami prostokątnymi oraz ich współczynnikiem wypełnienia jest istotna dla inżynierów i techników z branży elektronicznej.
