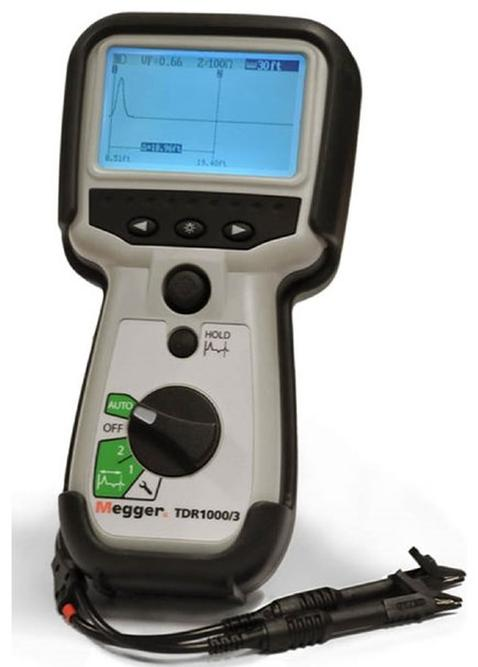

Na rysunku przedstawiono

Wyjaśnienie

Reflektometr to zaawansowane urządzenie, które służy do lokalizowania uszkodzeń w przewodach oraz kablowych liniach transmisyjnych. Na zdjęciu widoczny jest model "Megger TDR1000/3", który jest powszechnie stosowany w branży telekomunikacyjnej i elektroenergetycznej. Reflektometr działa na zasadzie wysyłania impulsów elektrycznych w przewodach i analizowania odbitych sygnałów, co pozwala na określenie miejsca, w którym występuje przerwa lub uszkodzenie. Dzięki takiej funkcjonalności, reflektometr jest niezwykle przydatny w diagnostyce i konserwacji infrastruktury sieciowej. Użycie reflektometrów jest zgodne z najlepszymi praktykami w branży, w tym z normami IEC 61000, które określają wymagania dotyczące pomiarów elektrycznych. Przykładem zastosowania reflektometrów może być testowanie kabli telefonicznych, gdzie szybka lokalizacja awarii pozwala na minimalizację przestojów usług. Dobrze zrozumienie zasad działania reflektometrów jest kluczowe dla efektywnego zarządzania i utrzymania systemów telekomunikacyjnych.
