Które pole komutacyjne zostało przedstawione na rysunku?

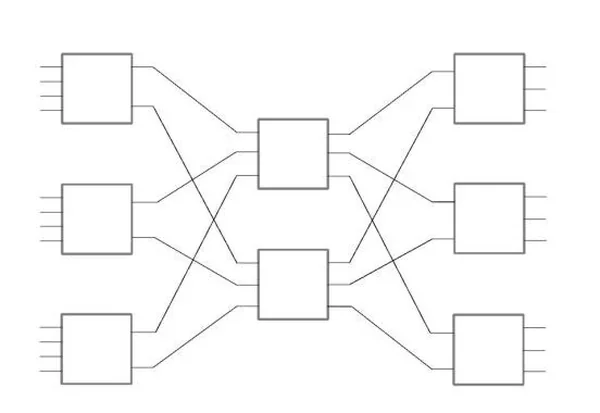

Ilustracja do pytania 324: Które pole komutacyjne zostało przedstawione na rysunku?
  1. ADwusekcyjne o 4 wejściach i 3 wyjściach.
  2. BTrzysekcyjne o 4 wejściach i 3 wyjściach.
  3. CDwusekcyjne o 12 wejściach i 9 wyjściach.
  4. DTrzysekcyjne o 12 wejściach i 9 wyjściach.Poprawna

Wyjaśnienie

Poprawna odpowiedź, dotycząca pola komutacyjnego składającego się z trzech sekcji, jest zgodna z przedstawionym rysunkiem. To pole komutacyjne, zbudowane z trzech sekcji, każda z nich składa się z bloków, umożliwia efektywne zarządzanie sygnałami. W pierwszej sekcji znajdują się bloki z 3 wejściami, co przy 4 blokach daje łącznie 12 wejść. W trzeciej sekcji każdy z bloków ma 3 wyjścia, co przy 3 blokach generuje łącznie 9 wyjść. Takie rozwiązanie jest często stosowane w rozkładzie sygnałów w systemach telekomunikacyjnych i automatyce, gdzie konieczne jest zarządzanie dużą ilością danych. Zastosowanie trzech sekcji w architekturze pola komutacyjnego pozwala na zwiększenie elastyczności i wydajności, co jest zgodne z najlepszymi praktykami w branży. Warto również zaznaczyć, że konstrukcja ta powinna spełniać normy dotyczące bezpieczeństwa i niezawodności, co jest kluczowe w nowoczesnych systemach elektronicznych.
