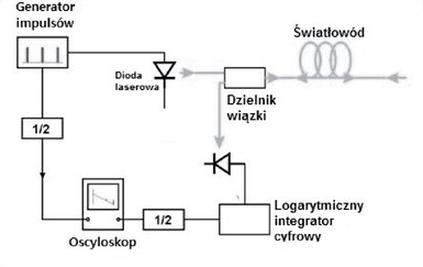

Rysunek przedstawia schemat

Wyjaśnienie

Reflektometr OTDR (Optical Time Domain Reflectometer) jest niezwykle istotnym narzędziem w analizie oraz diagnostyce sieci światłowodowych. Schemat, który przedstawia tę odpowiedź, pokazuje kluczowe elementy pracy OTDR, takie jak generator impulsów, dioda laserowa oraz oscyloskop. Reflektometr OTDR działa poprzez wysyłanie impulsów światła w sieci światłowodowej i analizowanie odbitych sygnałów, co pozwala na identyfikację uszkodzeń, złącz oraz strat sygnału. Przykładowo, zastosowanie OTDR w praktyce pozwala na określenie długości światłowodu oraz lokalizacji ewentualnych przerw czy uszkodzeń. Dobrą praktyką jest regularne sprawdzanie stanu instalacji światłowodowych przy użyciu OTDR, co pozwala na utrzymanie wysokiej jakości usług oraz minimalizowanie przestojów w sieci. Zgodnie z standardami branżowymi, stosowanie OTDR jest zalecane podczas każdej inspekcji systemu światłowodowego, co potwierdza jego kluczową rolę w zapewnieniu niezawodności i efektywności transmisji danych.
