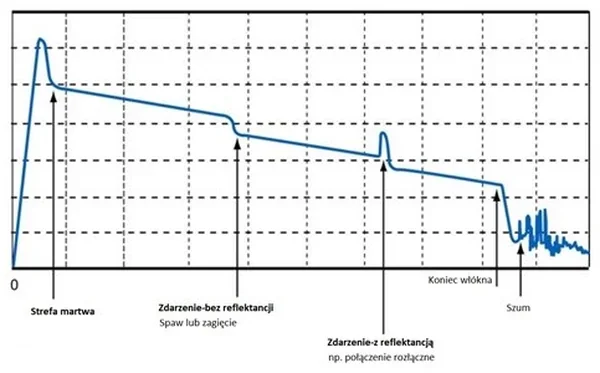

Z ilu odcinków włókien optycznych jest złożony tor transmisyjny przedstawiony na ekranie reflektometru OTDR?

Wyjaśnienie

Poprawna odpowiedź to "Z trzech odcinków". Na wykresie reflektometru OTDR widoczne są trzy kluczowe zdarzenia, z których każde reprezentuje różne aspekty toru transmisyjnego. Pierwsze zdarzenie, które można zaobserwować, to spaw lub złącze, które wskazuje na przejście między dwoma różnymi odcinkami włókien optycznych. Drugie zdarzenie, określane jako zdarzenie bez reflektancji, potwierdza istnienie kolejnego odcinka, gdzie nie zachodzi odbicie światła, co sugeruje, że włókno jest jednorodne na tym odcinku. Trzecie zdarzenie, będące efektem reflektancji (np. związane z połączeniem rozłącznym), wskazuje na obecność trzeciego odcinka. Zrozumienie tych zdarzeń jest kluczowe dla właściwej interpretacji danych z OTDR, co jest niezbędne w praktyce instalacji i konserwacji sieci optycznych. W branży telekomunikacyjnej, umiejętność analizy wykresów OTDR i identyfikacji odcinków włókien jest zgodna z dobrymi praktykami inżynieryjnymi, które podkreślają znaczenie efektywnego zarządzania zasobami światłowodowymi. Właściwe zrozumienie toru transmisyjnego pozwala na lepszą diagnostykę i zapobiega awariom sieci.
