Zamieszczony rysunek przedstawia

Wyjaśnienie

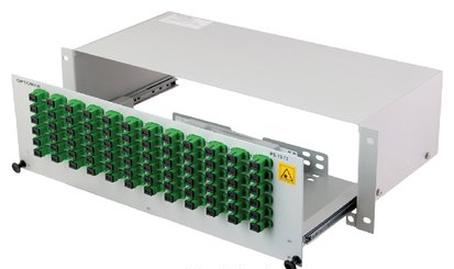

Na rysunku widać przełącznicę światłowodową, czyli element służący do zakończenia, uporządkowania i łatwego przełączania torów optycznych. Charakterystyczne są tu adaptery światłowodowe na panelu czołowym, w tym przypadku zielone złącza, które często kojarzą się ze standardem SC/APC. Taki kolor nie jest przypadkowy, bo w praktyce zielony zwykle oznacza ferrulę szlifowaną pod kątem, co pomaga ograniczyć odbicia wsteczne w sieciach FTTH, GPON czy innych instalacjach operatorskich. Przełącznica montowana jest najczęściej w szafie rack 19 cali i pozwala technikowi szybko przepiąć patchcordy, wykonać pomiar albo opisać konkretne włókna. Z mojego doświadczenia, właśnie po wysuwanej kasecie, panelu z adapterami i metalowej obudowie najłatwiej ją odróżnić od mufy czy zasobnika. Dobre praktyki, zgodne z podejściem znanym z ISO/IEC 11801, EN 50173 oraz TIA-568, wymagają zachowania promienia gięcia włókien, czytelnego oznaczenia portów, ochrony spawów i prowadzenia patchcordów bez naprężeń. W realnej serwerowni albo punkcie dystrybucyjnym przełącznica robi porządek z okablowaniem i bardzo ułatwia późniejszy serwis, bo nie trzeba szukać włókna gdzieś w wiązce kabli na chybił trafił.
