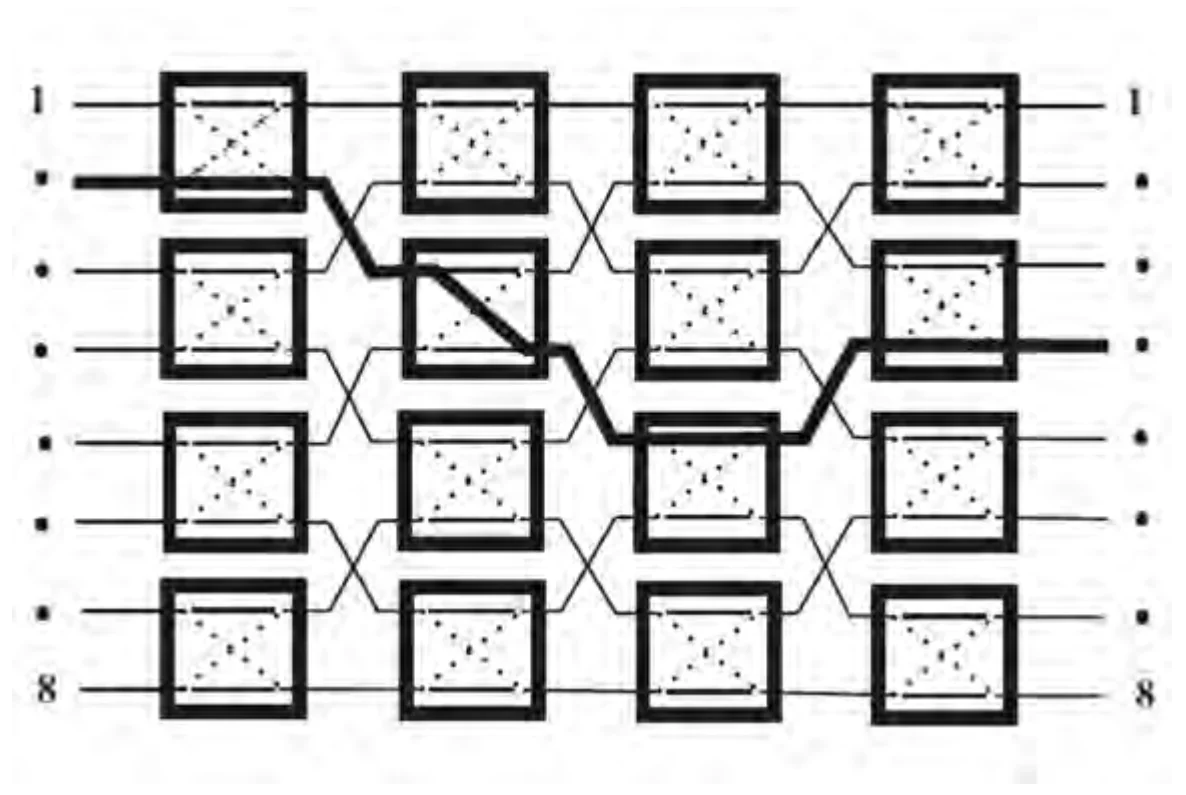

Na rysunku przedstawiono uproszczony schemat pola komutacyjnego, w którym pogrubioną linią zaznaczono jedną z możliwych opcji zestawienia połączenia. Jest to schemat pola komutacyjnego o pojemności

Wyjaśnienie

Poprawna odpowiedź odnosi się do schematu pola komutacyjnego o pojemności 8x8, gdzie zastosowanie komutatorów 2x2 jest kluczowe dla prawidłowego działania całego systemu. W takim układzie, mamy do czynienia z 8 wejściami i 8 wyjściami, co umożliwia zestawienie połączeń z wykorzystaniem mniejszych jednostek, jakimi są komutatory 2x2. Taki układ pozwala na elastyczne zarządzanie sygnałami i ich dystrybucję, co jest szczególnie przydatne w aplikacjach, które wymagają dużej wydajności i niezawodności, takich jak systemy telekomunikacyjne czy infrastruktura sieciowa. Zastosowanie standardów takich jak ITU-T G.7040, które definiują struktury komutacyjne, podkreśla znaczenie prawidłowego zestawienia takich układów. W praktyce, odpowiednie zrozumienie i umiejętność implementacji tego typu połączeń wpływa na ogólną efektywność systemów oraz ich zdolność do adaptacji w zmieniających się warunkach operacyjnych.
