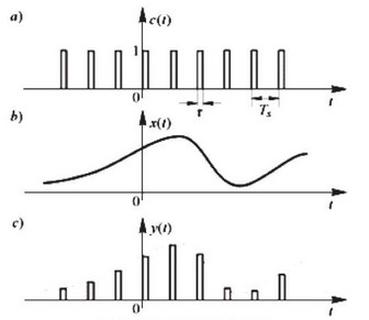

Jaką modulację przedstawiają wykresy, na którym są zamieszczone przebiegi sygnału nośnego (rys. a), sygnału modulującego (rys. b) i sygnału zmodulowanego (rys. c)?

Wyjaśnienie

PAM (Pulse-Amplitude Modulation) jest formą modulacji, w której amplituda impulsów sygnału nośnego jest modyfikowana w odpowiedzi na sygnał modulujący. W przedstawionych wykresach, rysunek a) ilustruje sygnał nośny, który ma stałą amplitudę, co jest charakterystyczne dla nośnej w technikach modulacji. Rysunek b) pokazuje sygnał modulujący, typowo reprezentujący sygnał analogowy, który zmienia swoją wartość w czasie. Rysunek c) ujawnia dynamiczną zmianę amplitudy impulsów nośnych zgodnie z sygnałem modulującym, co jest kluczowym elementem modulacji PAM. Ta technika jest szeroko stosowana w przesyłaniu danych, na przykład w systemach telekomunikacyjnych oraz w audio, gdzie jakość dźwięku jest priorytetem. PAM jest również wykorzystywana w standardach przesyłania danych, takich jak DSL (Digital Subscriber Line), gdzie efektywność modulacji jest kluczowa dla osiągnięcia wysokiej przepustowości. Zgodnie z najlepszymi praktykami branżowymi, PAM umożliwia efektywne wykorzystanie dostępnej mocy nośnej i jest preferowaną metodą w wielu nowoczesnych zastosowaniach przesyłowych.
