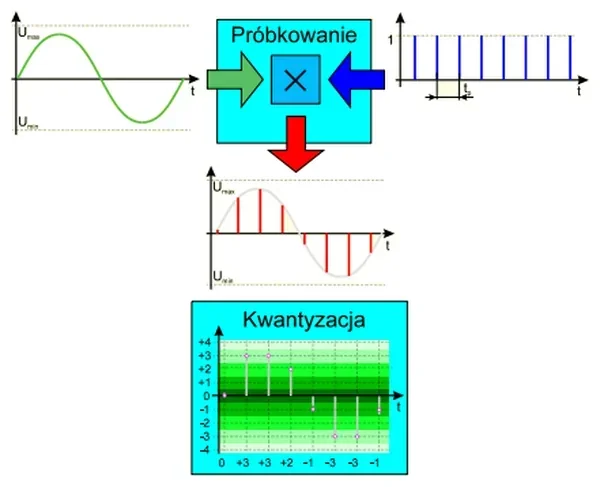

Rysunek przedstawia zasadę działania

Wyjaśnienie

Przetwornik PCM (Pulse Code Modulation) jest kluczowym elementem w procesie konwersji sygnału analogowego na cyfrowy. Rysunek, który analizujesz, ilustruje fundamentalne etapy tego procesu: próbkowanie, kwantyzację oraz kodowanie. W pierwszym etapie, próbkowanie polega na zbieraniu wartości sygnału analogowego w regularnych odstępach czasu, co jest zgodne z teorią Nyquista. Następnie, kwantyzacja polega na przypisaniu tych próbek do dyskretnych wartości, co może prowadzić do utraty pewnych informacji, dlatego ważne jest, aby stosować odpowiednią liczbę poziomów dla uzyskania wysokiej jakości dźwięku. Kody PCM są najczęściej wykorzystywane w systemach audio, telefonii oraz transmisji danych, co czyni je fundamentalnym narzędziem w nowoczesnej telekomunikacji. Warto również zauważyć, że standardy takie jak ITU-T G.711 używają przetworników PCM do kompresji i transmisji dźwięku, co podkreśla ich znaczenie w branży.
