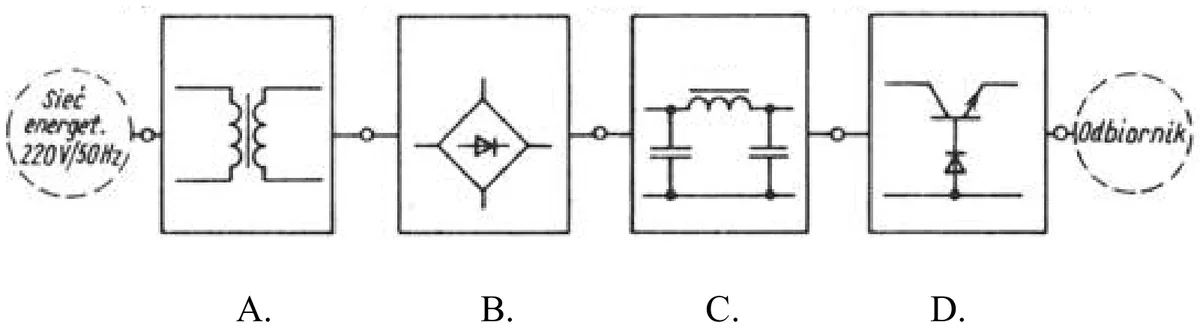

Wskaż na przedstawionym schemacie blokowym zasilacza filtr prostownikowy.

Wyjaśnienie

Odpowiedź C jest poprawna, ponieważ blok oznaczony literą C na schemacie blokowym zasilacza rzeczywiście reprezentuje filtr prostownikowy. Filtry prostownikowe są kluczowymi elementami w zasilaczach, ponieważ ich głównym zadaniem jest wygładzanie napięcia wyjściowego, które po procesie prostowania może mieć znaczne tętnienia. W skład filtru prostownikowego zazwyczaj wchodzą kondensatory oraz cewki, które pomagają w redukcji tych tętnień. Dobrze zaprojektowany filtr prostownikowy nie tylko poprawia jakość napięcia, ale również wpływa na stabilność pracy całego zasilacza. W praktyce, zastosowanie odpowiednich wartości kondensatorów i cewek jest niezbędne do osiągnięcia pożądanej charakterystyki pracy urządzenia. W branży często stosuje się różne metody analizy, takie jak symulacje SPICE, aby przewidzieć zachowanie filtru w różnych warunkach obciążenia. Standardy, takie jak IEC 61000, podkreślają znaczenie jakości napięcia zasilającego, co czyni filtry prostownikowe kluczowymi komponentami w projektowaniu nowoczesnych systemów zasilania.
