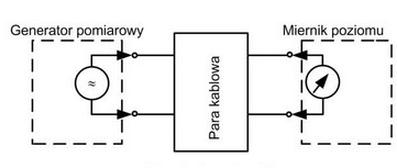

Przedstawiony schemat służy do wyznaczania

Wyjaśnienie

Schemat przedstawia kluczowe elementy zestawu pomiarowego służącego do wyznaczania tłumienności skutecznej w parze kablowej, co jest istotne w telekomunikacji. Tłumienność skuteczna to miara strat sygnału, która jest niezwykle ważna w kontekście jakości transmisji danych. W skład zestawu wchodzi generator pomiarowy, który generuje sygnał o określonej amplitudzie i częstotliwości, oraz miernik poziomu, który pozwala na dokładną ocenę poziomu sygnału po przejściu przez przewód. Praktycznym zastosowaniem pomiaru tłumienności skutecznej jest ocena jakości linii telekomunikacyjnych, co wpływa na efektywność przesyłania danych oraz stabilność połączeń. Zgodnie z normami branżowymi, jak na przykład standardami ITU-T G.650, właściwe pomiary tłumienności są niezbędne do zapewnienia nieprzerwanej i efektywnej komunikacji. Dlatego też, zrozumienie i umiejętność wyznaczania tego parametru jest kluczowe dla inżynierów telekomunikacyjnych, którzy zajmują się projektowaniem i utrzymaniem infrastruktury telekomunikacyjnej.
