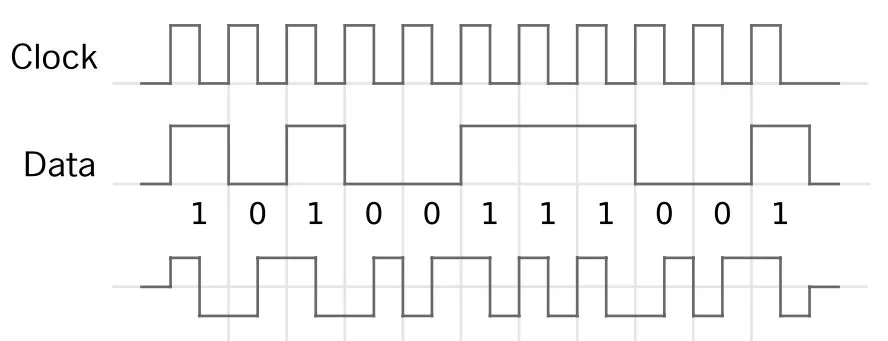

Który kod transmisyjny przedstawiono na rysunku?

Wyjaśnienie

Odpowiedź Manchester jest prawidłowa, ponieważ na przedstawionym rysunku sygnał zmienia stan co pół okresu bitu, co jest charakterystyczne dla tego kodowania. W kodzie Manchester każdy bit danych jest reprezentowany przez dwa stany: dla bitu '1' mamy przejście z wysokiego na niski, a dla bitu '0' z niskiego na wysoki. Taki sposób kodowania jest często wykorzystywany w sieciach Ethernet, co zapewnia synchronizację danych z sygnałem zegara, a także ułatwia detekcję błędów. Dzięki tym cechom, kod Manchester jest odporny na zakłócenia i ułatwia regenerację sygnału w długich trasach. W praktyce, użycie kodowania Manchester w sieciach lokalnych i systemach komunikacyjnych sprzyja stabilności transmisji, co czyni go standardem w przemyśle telekomunikacyjnym. Dodatkowo, stosowanie kodu Manchester w kodowaniu sygnałów podnosi efektywność zastosowania mediów transmisyjnych, gdyż charakteryzuje się on dobrym rozkładem energii w różnych pasmach częstotliwości.
