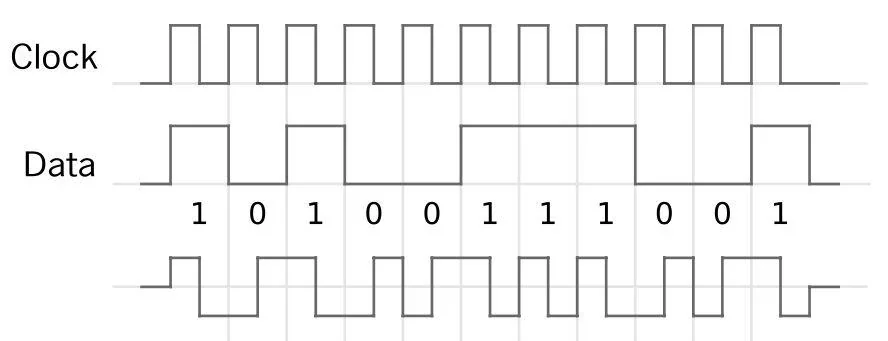

Który kod transmisyjny jest przedstawiony na rysunku?

Wyjaśnienie

Kodowanie Manchester to popularna metoda kodowania sygnałów, która stosuje się w różnych standardach komunikacji, w tym Ethernet i inne protokoły sieciowe. Jego główną cechą jest to, że sygnał zmienia swój stan na przecięciu okresu bitu, co umożliwia synchronizację zegara odbiornika z sygnałem. W praktyce oznacza to, że każdemu bitowi przyporządkowana jest zmiana stanu: przejście z niskiego na wysoki sygnał oznacza '0', natomiast z wysokiego na niski '1'. Taka metoda kodowania ma wiele zalet, w tym odporność na błędy i możliwość łatwego odzyskiwania sygnału, co czyni ją idealną do aplikacji, gdzie jakość sygnału jest kluczowa. Przykłady zastosowania kodowania Manchester obejmują komunikację w sieciach lokalnych, transmisję danych w systemach bezprzewodowych oraz wiele interfejsów komunikacyjnych. Z tego powodu kodowanie Manchester jest uznawane za standard w wielu dziedzinach technologii transmisji danych, a jego zrozumienie jest fundamentalne dla inżynierów i techników zajmujących się elektroniką i telekomunikacją.
