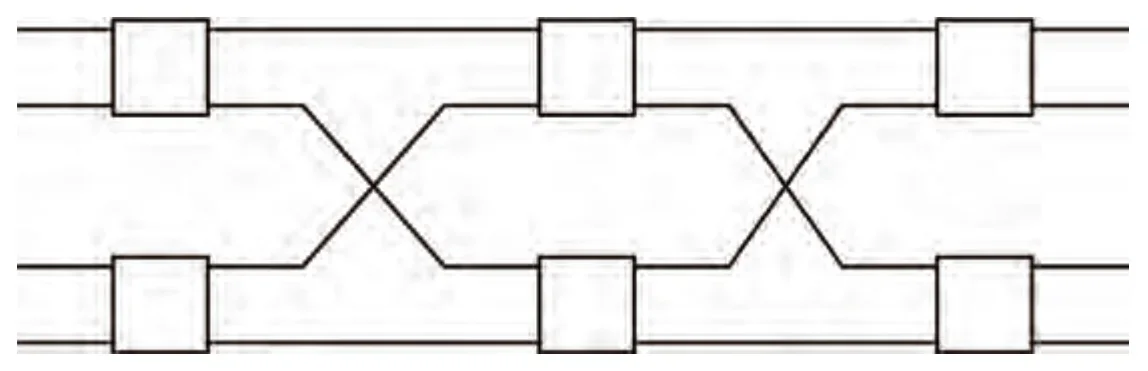

Zamieszczony rysunek przedstawia pole komutacyjne

Wyjaśnienie

Na rysunku należy rozpoznać pole komutacyjne trzysekcyjne, czyli takie, w którym połączenie przechodzi przez trzy kolejne części pola: sekcję wejściową, sekcję pośrednią i sekcję wyjściową. W praktyce często opisuje się to jako układ typu wejście - środek - wyjście, podobny ideowo do pola Clos. Najważniejsze jest tu nie liczenie wszystkich pojedynczych łączników, przewodów albo krzyżówek, tylko rozpoznanie liczby wyraźnych stopni komutacji, przez które zestawiany jest tor rozmowny lub kanał transmisyjny. Takie rozwiązanie stosowano i nadal stosuje się w systemach telekomunikacyjnych, centralach abonenckich PBX, przełącznicach cyfrowych i większych węzłach komutacyjnych, bo pozwala ograniczyć liczbę punktów komutacyjnych w porównaniu z jednym ogromnym polem pełnodostępnym. Moim zdaniem to jest właśnie najważniejsza korzyść: mniej sprzętu, mniejsze koszty i łatwiejsza rozbudowa. Dobra praktyka branżowa polega na tym, żeby analizować tor sygnału od wejścia do wyjścia i sprawdzić, ile razy przechodzi przez oddzielną sekcję przełączającą. W tym przypadku są trzy takie sekcje, dlatego odpowiedź trzysekcyjne jest właściwa.
