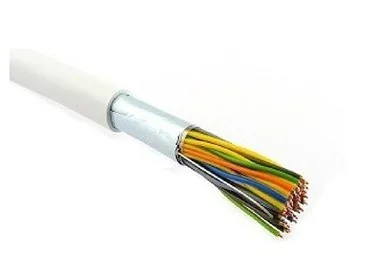

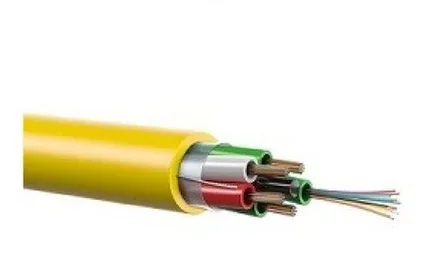

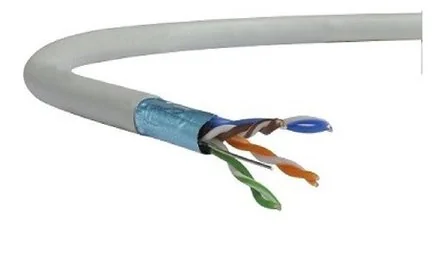

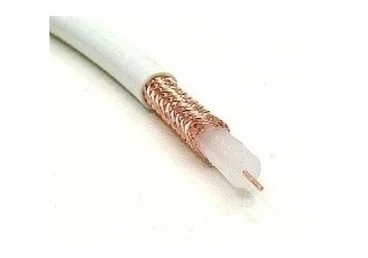

Na którym rysunku przedstawiono kabel koncentryczny?

Wyjaśnienie

Kabel koncentryczny to rodzaj przewodu, który znajduje zastosowanie w różnych aplikacjach telekomunikacyjnych, w tym w systemach telewizyjnych oraz w sieciach komputerowych. Charakteryzuje się on unikalną budową: centralny przewodnik, który prowadzi sygnał, otoczony jest izolatorem, a następnie metalową osłoną, która działa jako ekranowanie, redukując zakłócenia elektromagnetyczne. Ostatnią warstwą jest zewnętrzna izolacja, która chroni przewód przed uszkodzeniami mechanicznymi i wpływami atmosferycznymi. Na rysunku C widoczny jest właśnie ten układ – centralny przewodnik i metalowa siatka, co jest kluczowe dla funkcji kabli koncentrycznych. W praktyce kable te są wykorzystywane do przesyłania sygnałów radiowych, telewizyjnych i danych, a ich konstrukcja pozwala na efektywne ograniczenie strat sygnału na długich dystansach, co jest istotne w kontekście standardów jakości transmisji, takich jak DVB (Digital Video Broadcasting).
