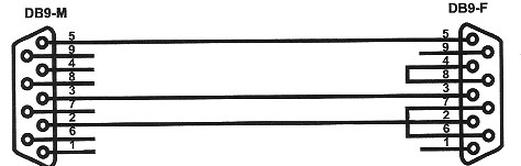

Na rysunku zamieszczono schemat ideowy przedłużacza kabla łączącego rejestrator rozmów telefonicznych z komputerem. Jaki typ złącza ma ten przedłużacz?

Wyjaśnienie

Złącze RS232 to standard komunikacyjny, który umożliwia transmisję danych w postaci szeregowej. W kontekście przedstawionego schematu ideowego przedłużacza, złącza DB9-M (męskie) i DB9-F (żeńskie) są typowymi złączami dla interfejsu RS232. Standard ten był powszechnie używany w latach 80. i 90. XX wieku do komunikacji między komputerami a urządzeniami peryferyjnymi, takimi jak modemy, drukarki, a także rejestratory rozmów telefonicznych. Złącza te charakteryzują się 9 pinami i są w stanie przesyłać dane z prędkością do 115200 bps, co czyni je wystarczającymi do wielu zastosowań, mimo że obecnie są coraz rzadziej wykorzystywane na rzecz nowocześniejszych interfejsów, takich jak USB. W praktyce, korzystanie z RS232 wymaga zrozumienia jego limitów, takich jak maksymalna długość kabla wynosząca około 15 metrów, co sprawia, że nie jest to najlepszy wybór do długich połączeń. Zrozumienie tego standardu oraz jego właściwości jest kluczowe dla każdego inżyniera zajmującego się komunikacją danych.
