INF.08 · pytanie 80

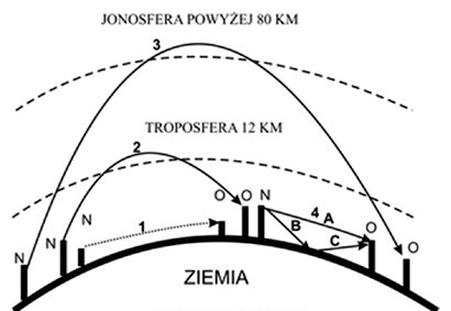

Na rysunku pokazano cztery metody propagacji fali elektromagnetycznej w otoczeniu Ziemi pomiędzy nadajnikiem (N) i odbiornikiem (O). Prawidłowy opis pod rysunkiem powinien być następujący:
- A1 - fala powierzchniowa, 2 — fala troposferyczna, 3 — fala jonosferyczna, 4 — fala przestrzenna.Poprawna
- B1 - fala jonosferyczna, 2 — fala troposferyczna, 3 — fala powierzchniowa, 4 — fala przestrzenna.
- C1 - fala troposferyczna, 2 — fala powierzchniowa, 3 — fala jonosferyczna, 4 — fala przestrzenna.
- D1 - fala przestrzenna, 2 — fala jonosferyczna, 3 — fala troposferyczna, 4 — fala powierzchniowa.
Wyjaśnienie
Fala powierzchniowa to jeden z tych ważniejszych rodzajów fal elektromagnetycznych, które wędrują wzdłuż ziemi. Jest to super istotne zjawisko, szczególnie jeśli chodzi o komunikację radiową na krótkich i średnich dystansach. Fala powierzchniowa potrafi na przykład przekazywać sygnał skutecznie, a straty związane z atmosferą są znacznie mniejsze. Fala troposferyczna zaś rozchodzi się w troposferze, co sprawia, że jest kluczowa dla komunikacji na średnich dystansach, a to wszystko przez różnice w temperaturach i wilgotności, które wpływają na refrakcję sygnału. Jeśli mówimy o komunikacji długozasięgowej, to fala jonosferyczna jest na czołowej pozycji, bo ona się odbija od jonosfery. Fala przestrzenna to już zupełnie inna bajka, bo rozprzestrzenia się w kosmosie i jest istotna dla systemów satelitarnych. Zrozumienie tych wszystkich zjawisk jest naprawdę ważne dla inżynierów telekomunikacyjnych, którzy muszą projektować różnorodne systemy komunikacyjne, wykorzystując różne metody propagacji. To często widać w najlepszych praktykach w branży.
