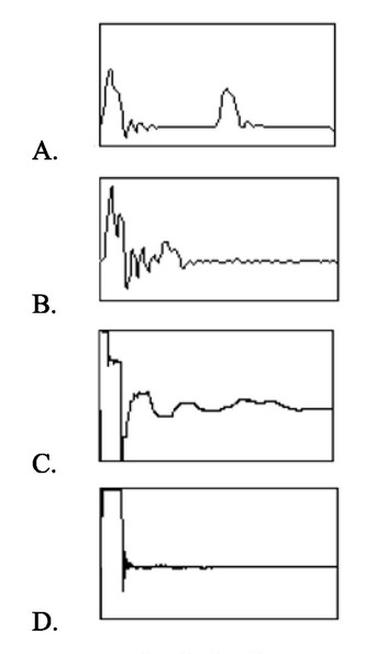

Który z zamieszczonych reflektogramów toru zamkniętego impedancją dopasowującą na odległym końcu, przedstawia wynik pomiaru kabla telefonicznego bez defektów?

Wyjaśnienie

Reflektogram toru zamkniętego impedancją dopasowującą na odległym końcu, który wykazuje jednolity i stabilny przebieg, jest kluczowym wskaźnikiem braku defektów w kablu telefonicznym. Odpowiedź D, przedstawiająca taki przebieg, stanowi wzór idealnego reflektogramu. Stabilność przebiegu oznacza, że nie występują niepożądane zmiany impedancji, co jest zgodne z najlepszymi praktykami w zakresie diagnostyki i inspekcji kabli. Przykładowo, w praktyce inżynieryjnej, reflektogramy są często stosowane do weryfikacji integralności systemów telekomunikacyjnych, gdzie jakiekolwiek zmiany w linii mogą prowadzić do pogorszenia jakości sygnału. Zgodnie z normami branżowymi, jak ITU-T G.652, stabilny reflektogram jest kluczowym wskaźnikiem zdrowia systemu telekomunikacyjnego. Warto zaznaczyć, że nieregularności w innych reflektogramach, takich jak A, B czy C, mogą wskazywać na uszkodzenia kabli, co podkreśla znaczenie dokładnego monitorowania ich stanu.
