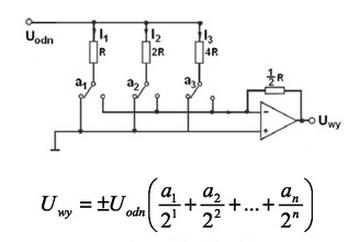

Jaka jest wartość napięcia wyjściowego 3-bitowego przetwornika C/A, jeżeli napięcie odniesienia wynosi 5 V, a słowo wejściowe a2a1a0 = 100 ?

Wyjaśnienie

Wartość napięcia wyjściowego przetwornika C/A dla słowa wejściowego 100 wynosi 2,5 V, ponieważ w 3-bitowym systemie przy wartości napięcia odniesienia wynoszącej 5 V, każdemu bitowi przypisuje się wartość odpowiadającą połowie napięcia odniesienia. Wartość bitu a2 (najstarszy bit) wynosi 1, co oznacza, że jego wartość to 2 V (2^(2) = 4 w skali 0-7), a bity a1 i a0 (młodsze bity) mają wartość 0, co nie wnosi dodatkowego napięcia. Przetworniki C/A są kluczowymi komponentami w systemach cyfrowych, gdzie konieczne jest przekształcanie sygnałów cyfrowych na analogowe, wykorzystywane na przykład w systemach audio czy automatyce przemysłowej. Przykładem może być regulacja głośności w odtwarzaczach audio, gdzie prosty przetwornik C/A może dostarczać różne poziomy napięcia, a tym samym głośności dźwięku. Znajomość działania tego typu przetworników jest istotna w projektowaniu urządzeń elektronicznych oraz w inżynierii systemowej, gdzie swoim działaniem wpływają na jakość generowanych sygnałów.
