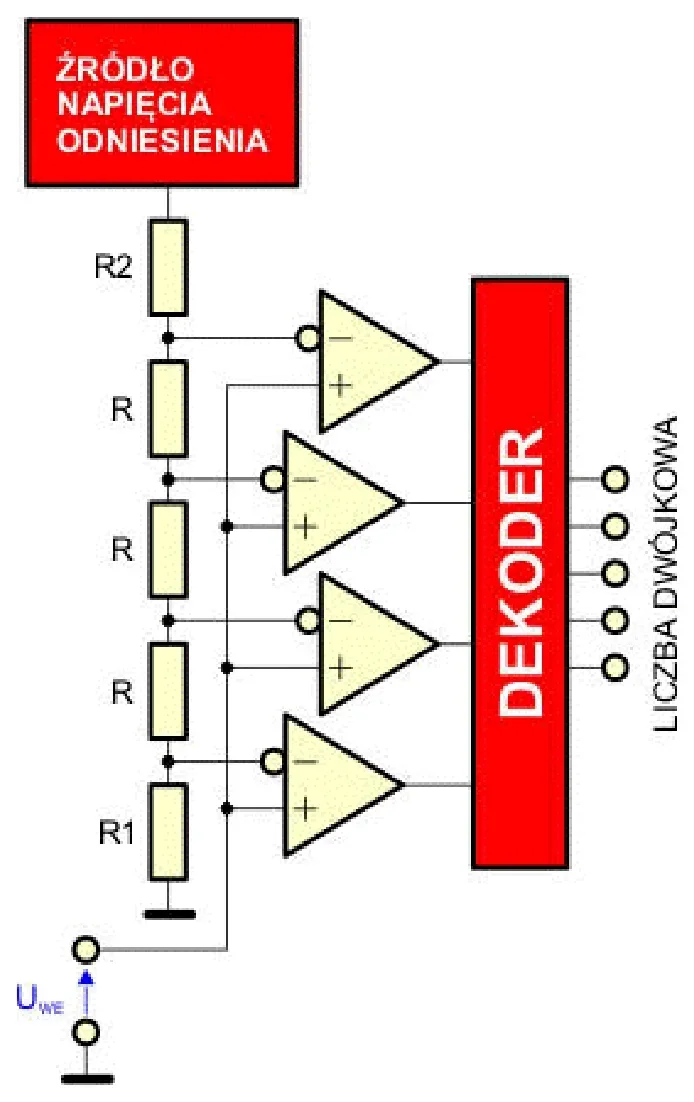

Układ którego urządzenia został przedstawiony na rysunku?

Wyjaśnienie

Układ przedstawiony na rysunku to klasyczny przykład przetwornika analogowo-cyfrowego (ADC). Jego działanie opiera się na porównywaniu napięcia wejściowego z napięciami odniesienia, co pozwala na generację cyfrowego kodu wyjściowego. W praktyce, przetworniki te są niezwykle istotne w systemach pomiarowych, gdzie wymagana jest konwersja sygnałów analogowych, takich jak napięcie czy natężenie prądu, na postać cyfrową, co umożliwia ich dalszą obróbkę w mikroprocesorach czy komputerach. Wzorce budowy ADC są zgodne z międzynarodowymi standardami, takimi jak ANSI/IEEE Std 1057-1994, które określają metody pomiaru wydajności i jakości tych urządzeń. Przykłady zastosowań obejmują sprzęt pomiarowy, systemy audio, a także różnorodne urządzenia IoT, gdzie konwersja sygnałów analogowych na cyfrowe jest kluczowa dla działania systemów analitycznych i sterujących.
