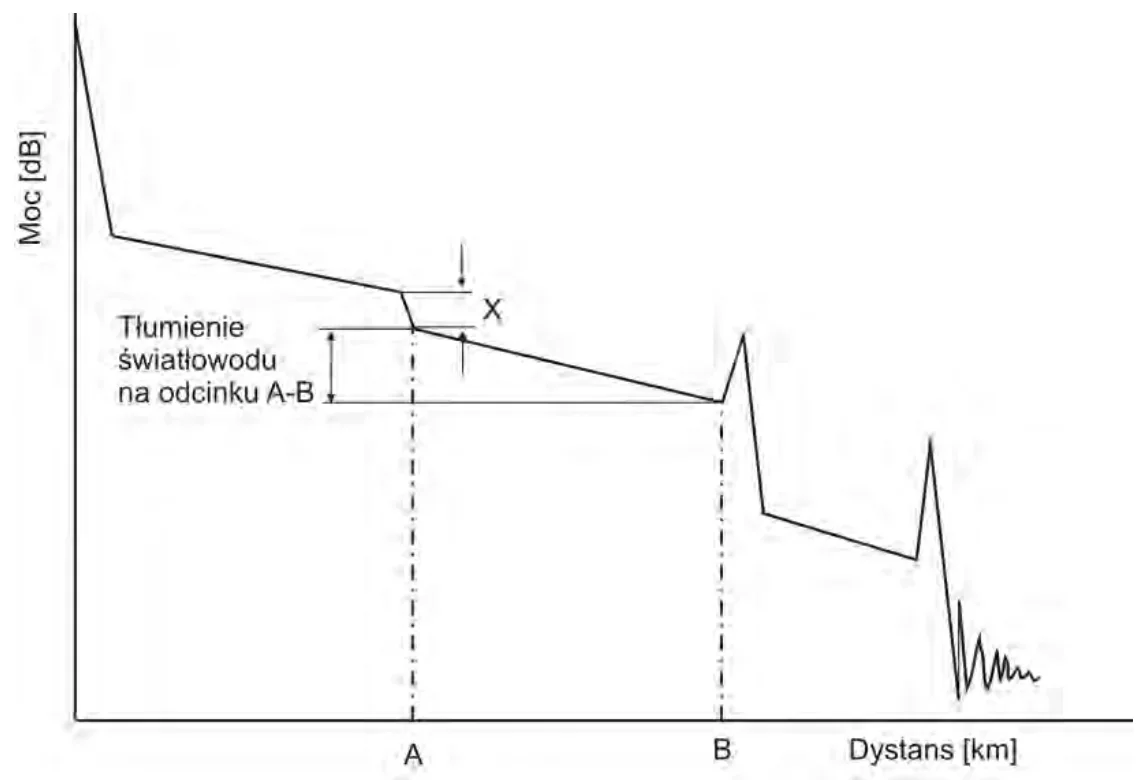

Rysunek przedstawia poglądowy zrzut z reflektometru OTDR. Spadek mocy oznaczony X dla dystansu A został spowodowany

Wyjaśnienie

Prawidłowa odpowiedź to tłumienie spawu, co jest zjawiskiem typowym w technologii światłowodowej. Spawanie światłowodów polega na łączeniu dwóch włókien w sposób, który minimalizuje straty sygnału. W przypadku nieidealnego dopasowania włókien, co może być spowodowane błędami w procesie spawania, dochodzi do straty energii optycznej, co widać na wykresie OTDR jako spadek mocy oznaczony X. Tłumienie spawu jest istotnym parametrem, który należy kontrolować, aby zapewnić wysoką jakość transmisji w sieciach światłowodowych. W praktyce, zgodnie z normami ITU-T G.652, dopuszczalne straty dla spawów nie powinny przekraczać 0,1 dB. Regularne pomiary przy użyciu reflektometrów OTDR są kluczowe, aby identyfikować potencjalne problemy związane z tłumieniem spawu oraz utrzymywać odpowiednią jakość infrastruktury światłowodowej w sieciach telekomunikacyjnych.
