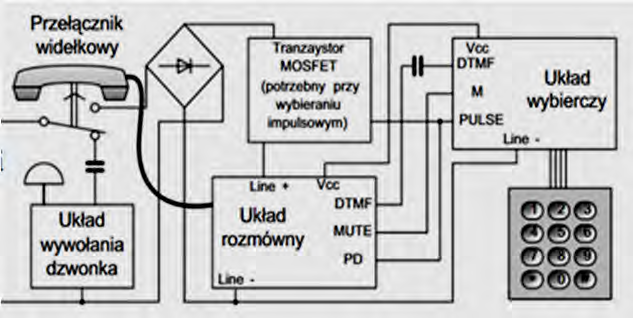

Na rysunku przedstawiono schemat blokowy aparatu telefonicznego. Aby korzystać z funkcji głośnomówiącej należy podłączyć głośnik do układu

Wyjaśnienie

Funkcja głośnomówiąca korzysta z toru akustycznego rozmowy, więc głośnik należy podłączyć do układu rozmównego. To właśnie ten blok odpowiada za przetwarzanie sygnału mowy: odbiera sygnał z linii telefonicznej, dopasowuje go impedancyjnie, wzmacnia i kieruje do przetwornika akustycznego, czyli słuchawki albo głośnika. W drugą stronę obsługuje mikrofon i wysyłanie mowy abonenta do linii. W praktyce układ rozmówny zawiera elementy toru nadawczo-odbiorczego, układ antylokalny, wzmacniacze, często funkcję MUTE oraz współpracę z wybieraniem DTMF. Moim zdaniem to jedno z tych pytań, gdzie trzeba patrzeć na funkcję bloku, a nie tylko na nazwę przewodu na schemacie. Głośnik w trybie hands-free musi odtwarzać głos rozmówcy, a nie sygnał dzwonienia czy impulsy wybierania. W aparatach analogowych dobrą praktyką jest rozdzielanie toru rozmównego od toru wywołania, bo mają inne poziomy sygnałów, inne obciążenia i inne zadania. Układ dzwonka reaguje na prąd wywołania z centrali, zwykle o podwyższonym napięciu zmiennym, natomiast układ rozmówny pracuje podczas zestawionej rozmowy na pętli abonenckiej. Dlatego dla funkcji głośnomówiącej właściwym miejscem podłączenia głośnika jest układ rozmówny.
