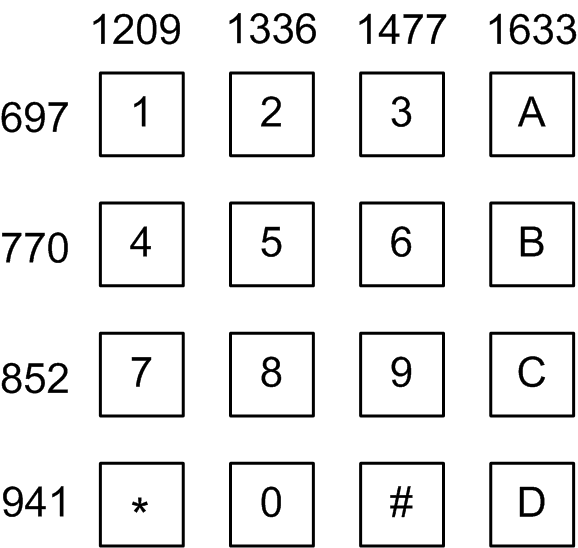

Na wyjściu dekodera DTMF otrzymano dwie wartości częstotliwości: 852 Hz i 1477 Hz. Jaka cyfra została wciśnięta w klawiaturze wybierczej?

Wyjaśnienie

W systemie DTMF każdemu klawiszowi odpowiada para tonów: jeden z grupy niskich częstotliwości, czyli wiersz klawiatury, oraz jeden z grupy wysokich częstotliwości, czyli kolumna. Dla klasycznej klawiatury telefonicznej zgodnej z zaleceniami ITU-T Q.23 częstotliwość 852 Hz oznacza trzeci wiersz, w którym znajdują się klawisze 7, 8, 9 i C, a częstotliwość 1477 Hz oznacza trzecią kolumnę, w której znajdują się 3, 6, 9 i #. Punkt przecięcia tych dwóch wartości to klawisz 9, więc poprawna odpowiedź to 9. W praktyce dekoder DTMF w aparacie telefonicznym, centrali PBX, bramce VoIP albo module automatycznej zapowiedzi IVR właśnie tak rozpoznaje naciśnięty przycisk: nie po jednej częstotliwości, tylko po parze tonów jednocześnie. To ważne, bo dzięki temu system jest dość odporny na pomyłki i przypadkowe dźwięki. Moim zdaniem najprostsza metoda nauki to zapamiętać tabelę: wiersze 697, 770, 852, 941 Hz oraz kolumny 1209, 1336, 1477, 1633 Hz. W serwisie telekomunikacyjnym taka wiedza przydaje się np. przy diagnozowaniu problemów z wybieraniem tonowym, testowaniu aparatów analogowych i sprawdzaniu, czy centrala poprawnie odbiera cyfry abonenta.
