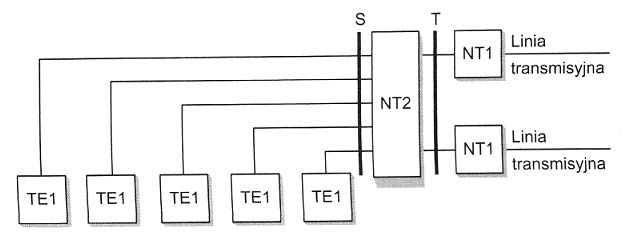

Ile równocześnie rozmów miejskich można przeprowadzać przy konfiguracji przedstawionej na rysunku?

Wyjaśnienie

W tej konfiguracji można prowadzić cztery równoczesne rozmowy miejskie, bo na rysunku widać dwa zakończenia NT1, czyli dwa dostępy ISDN typu BRA/BRI. Jeden dostęp podstawowy ISDN ma strukturę $2B+D$: dwa kanały B po 64 kbit/s służą do przenoszenia mowy lub danych, a kanał D, zwykle 16 kbit/s, obsługuje sygnalizację, zestawianie i rozłączanie połączeń. Skoro są dwa takie dostępy, to mamy razem $2 \cdot 2 = 4$ kanały B, czyli cztery jednoczesne połączenia z siecią miejską PSTN/ISDN. NT2 można tu rozumieć praktycznie jako centralę abonencką lub urządzenie pośredniczące, które rozdziela dostęp do kilku terminali TE1 po stronie styku S. Ważne jest, że liczba aparatów na rysunku nie oznacza liczby rozmów zewnętrznych. Pięć terminali może korzystać z centrali, ale na miasto wyjdą jednocześnie tylko cztery rozmowy, bo tyle jest dostępnych kanałów rozmównych B. Moim zdaniem to jest jeden z klasycznych przykładów, gdzie trzeba liczyć zasoby translacji, a nie same aparaty. W praktyce przy projektowaniu małej centrali PBX zawsze sprawdza się liczbę kanałów do operatora, bo od tego zależy, ilu abonentów naraz dodzwoni się na zewnątrz bez sygnału zajętości. Zgodne jest to z zasadami działania ISDN opisanymi m.in. w zaleceniach ITU-T I.430 dla dostępu podstawowego.
