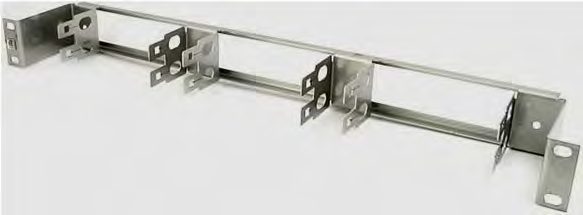

Ile maksymalnie złączy 10-parowych typu LSA można zamontować w przedstawionym na rysunku gniezdniku 19”1U?

Wyjaśnienie

W tym gniezdniku 19” 1U maksymalnie można zamontować 6 złączy 10-parowych typu LSA, bo konstrukcja ma trzy uchwyty montażowe, a na każdym takim uchwycie przewidziane jest miejsce na dwa moduły LSA. Czyli praktycznie liczymy: 3 stanowiska × 2 złącza = 6 złącz. To jest typowe rozwiązanie stosowane w przełącznicach telefonicznych i szafach RACK, gdzie trzeba uporządkować zakończenia kabli wieloparowych, np. z centrali PBX, linii abonenckich albo instalacji strukturalnej dla telefonii. Złącze 10-parowe LSA pozwala zakończyć 10 par przewodów, czyli 20 żył, przy użyciu noża krosowniczego IDC. Moim zdaniem warto zapamiętać nie samą liczbę, ale sposób patrzenia na osprzęt: liczy się realne punkty mocowania, a nie długość listwy czy wysokość 1U. W dobrej praktyce montażowej zostawia się też miejsce na prowadzenie kabli, promień gięcia i opis par, bo sama liczba złączy to jedno, a późniejszy serwis to drugie. Przy takich elementach ważne są łączówki LSA, poprawne zarabianie żył bez zdejmowania izolacji na zbyt długim odcinku oraz czytelne oznaczniki, zgodnie z zasadami stosowanymi w instalacjach telekomunikacyjnych i szafach RACK.
