Przedstawione na rysunku urządzenie należy zastosować jako

Wyjaśnienie

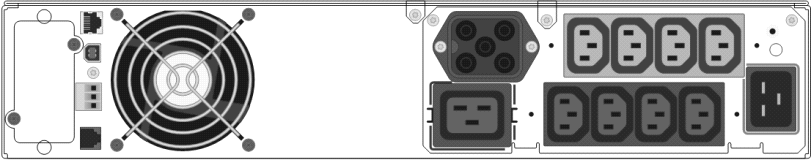

Na rysunku widać tylny panel zasilacza awaryjnego UPS, czyli urządzenia stosowanego jako awaryjne źródło zasilania. Charakterystyczne są tu gniazda zasilające typu IEC, wejście sieciowe 230 V AC, wentylator chłodzący oraz elementy typowe dla urządzenia energetycznego, a nie dla sprzętu transmisji sygnału. UPS podtrzymuje pracę urządzeń wtedy, gdy zaniknie napięcie z sieci energetycznej albo pojawią się zakłócenia, spadki i przepięcia. W praktyce podłącza się do niego centrale telefoniczne PBX, switche, routery, serwery, rejestratory monitoringu, czasem też elementy systemów alarmowych. Moim zdaniem to jedno z tych urządzeń, które łatwo rozpoznać po dużej liczbie gniazd zasilających z tyłu, choć początkujący czasem mylą je z rozdzielaczem. Dobra praktyka branżowa mówi, żeby dobierać UPS według mocy pozornej VA i mocy czynnej W, czasu podtrzymania, typu pracy offline, line-interactive albo on-line oraz wymagań chronionego sprzętu. Warto też pamiętać o normach z rodziny IEC/PN-EN 62040 dotyczących zasilaczy UPS oraz o poprawnym uziemieniu zgodnym z zasadami instalacji elektrycznych, np. PN-HD 60364. Sam UPS nie zastępuje całej ochrony przepięciowej, ale jest ważnym elementem niezawodnego zasilania.
