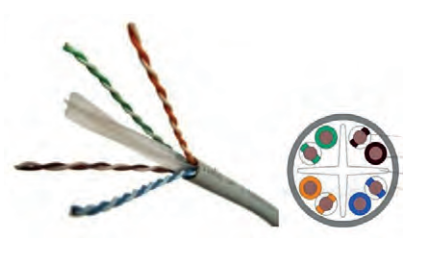

Rysunek przedstawia kabel instalacyjny

Wyjaśnienie

Na rysunku widać skrętkę miedzianą U/UTP kategorii 6, czyli kabel nieekranowany, bez wspólnego ekranu i bez ekranów na poszczególnych parach. Oznaczenie U/UTP według praktyki stosowanej w normach ISO/IEC 11801 oraz EN 50173 czyta się tak: pierwsze U oznacza brak ekranu ogólnego, a drugie UTP brak ekranowania par. Dlatego określenie ekranowany U/UTP jest w zasadzie sprzeczne samo w sobie. Ważną wskazówką na rysunku jest też plastikowy separator w środku kabla, taki krzyżak rozdzielający cztery pary. Bardzo często spotyka się go właśnie w kablach kat. 6, bo pomaga ograniczyć przesłuchy między parami, czyli NEXT i FEXT. Kategoria 6 jest przeznaczona do pracy do 250 MHz i typowo stosuje się ją w instalacjach Ethernet 1 Gb/s na odcinku kanału do 100 m, a przy dobrych warunkach także dla 10GBASE-T na krótszych dystansach. W praktyce taki kabel układa się w instalacjach strukturalnych w biurach, szkołach, szafach RACK i punktach abonenckich. Moim zdaniem warto zapamiętać prostą zasadę: jeżeli nie ma folii ani oplotu, ale widać separator par, to bardzo często patrzymy właśnie na nieekranowaną skrętkę kat. 6.
