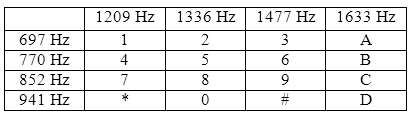

Na wyjściu dekodera DTMF otrzymano dwie wartości częstotliwości: 770 Hz i 1336 Hz. Wskazują one na wciśnięcie w klawiaturze wybierczej klawisza o numerze

Wyjaśnienie

Para częstotliwości 770 Hz i 1336 Hz w systemie DTMF oznacza klawisz 5. W wybieraniu tonowym każdy klawisz nie jest opisany jedną częstotliwością, tylko parą tonów: jednym z grupy niskiej, czyli wiersza klawiatury, oraz jednym z grupy wysokiej, czyli kolumny. Częstotliwość 770 Hz odpowiada drugiemu wierszowi klawiatury, gdzie znajdują się cyfry 4, 5, 6 oraz B. Częstotliwość 1336 Hz odpowiada drugiej kolumnie, w której leżą 2, 5, 8 oraz 0. Punkt przecięcia tych dwóch wartości daje właśnie cyfrę 5. Moim zdaniem warto to zapamiętać nie jako suche liczby, ale jako tabelę klawiatury telefonicznej. W praktyce dekoder DTMF, np. w centrali PBX, bramce VoIP, automacie IVR albo systemie domofonowym, rozpoznaje te dwie składowe sygnału i na tej podstawie określa wybrany znak. DTMF jest opisany w zaleceniach ITU-T, między innymi Q.23, a dobre urządzenia powinny poprawnie wykrywać tony mimo zakłóceń, różnic poziomów i krótkich przerw między naciśnięciami. To niby prosta rzecz, ale w diagnostyce telefonii analogowej bardzo przydatna.
