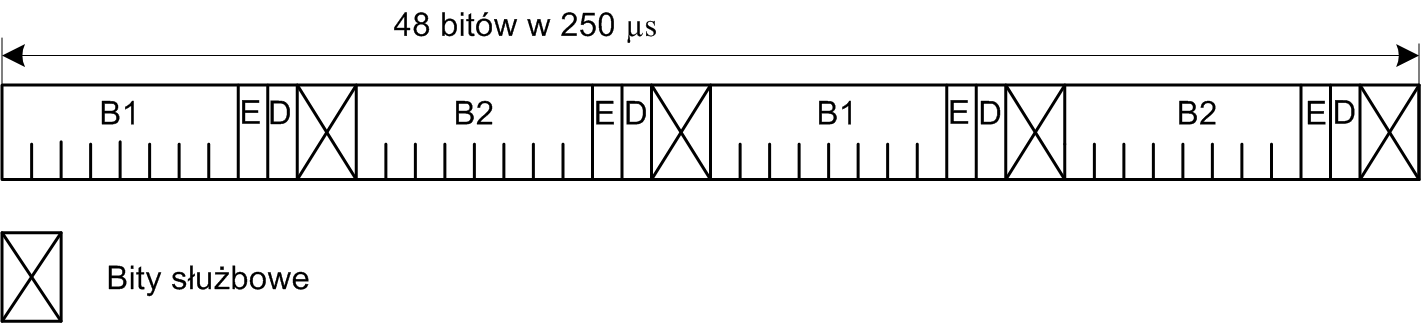

Na którym styku w dostępie BRA sieci ISDN występuje przedstawiona struktura ramki?

Wyjaśnienie

Ta struktura ramki odpowiada stykowi S w dostępie podstawowym BRA sieci ISDN. Widać tu typowy układ ramki o długości 48 bitów przesyłanej w czasie 250 µs, co daje przepływność liniową 192 kbit/s. To bardzo charakterystyczne dla magistrali S/T po stronie abonenta, gdzie pracują terminale ISDN, adaptery terminalowe TA oraz zakończenie sieciowe NT. W ramce występują kanały B1 i B2, czyli dwa kanały użytkowe po 64 kbit/s, kanał D o przepływności 16 kbit/s do sygnalizacji DSS1 oraz bity pomocnicze, między innymi E, F, L, A lub inne zależnie od opisu warstwy fizycznej. Kanał E jest szczególnie kojarzony z magistralą S, bo służy do echa bitów kanału D przy kontroli dostępu do wspólnej szyny pasywnej. Moim zdaniem to jeden z tych rysunków, które warto sobie zapamiętać wizualnie: 48 bitów w 250 µs, B1, B2, D i bity służbowe prawie od razu wskazują na styk S/T w ISDN BRA. W praktyce taki interfejs spotykało się przy podłączaniu telefonów ISDN, centralek abonenckich PBX z portami S₀ albo terminali danych. Zgodnie z zaleceniami ITU-T dla warstwy fizycznej ISDN, między innymi I.430, styk S/T jest czteroprzewodowy i umożliwia pracę wielu urządzeń na magistrali pasywnej, oczywiście przy zachowaniu zasad terminacji i długości okablowania.
