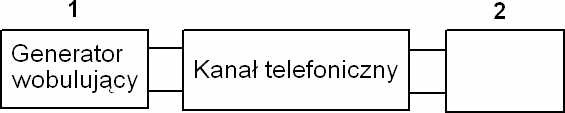

Który przyrząd należy zastosować w układzie do badania charakterystyk przenoszenia kanału telefonicznego, w miejscu oznaczonym na schemacie cyfrą 2?

Wyjaśnienie

W tym układzie w miejscu oznaczonym cyfrą 2 powinien znaleźć się poziomoskop, bo badamy charakterystykę przenoszenia kanału telefonicznego, czyli zależność poziomu sygnału wyjściowego od częstotliwości. Generator wobulujący podaje na wejście kanału sygnał o płynnie zmienianej częstotliwości, a poziomoskop pokazuje, jak ten sygnał jest przenoszony przez tor. W praktyce widać wtedy spadki, podbicia, nierównomierność tłumienia i pasmo użyteczne kanału, np. w okolicy typowego pasma telefonicznego 300 Hz - 3400 Hz. Moim zdaniem to bardzo logiczny zestaw: generator robi przemiatanie częstotliwości, a poziomoskop daje obraz poziomu w funkcji tego przemiatania. Dobra praktyka pomiarowa wymaga też dopasowania impedancji toru, zwykle np. 600 Ω w klasycznej telefonii analogowej, ustawienia właściwego poziomu odniesienia w dBm oraz unikania przesterowania kanału. Taki pomiar jest bardziej branżowy niż samo oglądanie przebiegu, bo interesuje nas poziom i tłumienie, a nie kształt sinusoidy na ekranie.
