Sprzęt przedstawiony na rysunku służy do

Wyjaśnienie

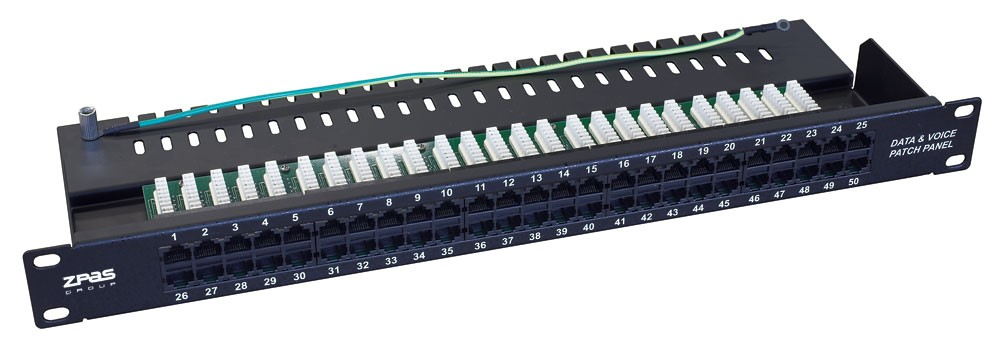

Na rysunku widać panel krosowy, czyli element szafy RACK używany do zakańczania kabli okablowania strukturalnego. Z przodu są gniazda RJ-45, dokładniej modułowe 8P8C, a z tyłu znajdują się złącza IDC/LSA, do których zarabia się żyły skrętki instalacyjnej. Taki panel nie wzmacnia sygnału ani go nie konwertuje, tylko porządkuje zakończenia przewodów idących z gniazd abonenckich, biurek, punktów dostępowych czy kamer IP. W praktyce kabel stały z instalacji kończy się właśnie na patch panelu, a potem krótkim patchcordem łączy się wybrany port ze switchem, centralą VoIP albo innym urządzeniem aktywnym. To jest zgodne z typową logiką okablowania strukturalnego opisaną m.in. w ISO/IEC 11801, EN 50173 oraz TIA-568. Moim zdaniem to jeden z tych elementów, które na początku wyglądają niepozornie, ale w serwerowni robią ogromną różnicę: łatwiej opisać porty, testować tor transmisyjny i utrzymać porządek. Dobra praktyka to zachowanie kategorii toru, np. Cat.5e, Cat.6 albo Cat.6A, poprawne rozszycie według T568A lub T568B i używanie organizatorów kabli, żeby nie szarpać żył na złączach.
