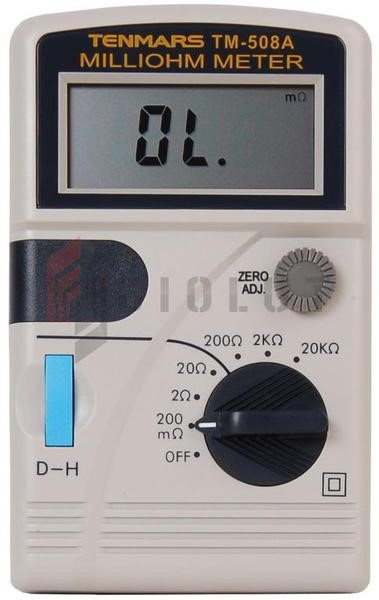

Symbol na wyświetlaczu omomierza przedstawionego na rysunku informuje o

Wyjaśnienie

Symbol OL na wyświetlaczu omomierza oznacza obwód przerwany, czyli brak ciągłości elektrycznej między końcówkami pomiarowymi. W praktyce przyrząd próbuje przepuścić niewielki prąd pomiarowy przez badany element, a potem na tej podstawie wyznacza rezystancję. Jeśli prąd nie płynie, rezystancja jest poza zakresem pomiarowym, w uproszczeniu dąży do nieskończoności: R → ∞. Wtedy miernik pokazuje właśnie OL, często rozumiane jako over limit albo open loop. To bardzo ważne przy diagnostyce kabli, połączeń wyrównawczych, styków, bezpieczników i ścieżek na płytkach. Z mojego doświadczenia najpierw warto zewrzeć przewody pomiarowe i sprawdzić, czy miernik pokazuje wartość bliską 0 Ω, a dopiero potem mierzyć badany obwód. Przy pomiarach rezystancji zgodnie z dobrą praktyką, i w duchu wymagań bezpieczeństwa typu IEC 61010, badany obwód powinien być odłączony od zasilania. W miernikach małych rezystancji, takich jak miliomomierz, szczególnie liczą się czyste styki, stabilny docisk sond i wyzerowanie przewodów pomiarowych, bo nawet kawałek przewodu albo zaśniedziałe złącze potrafi wprowadzić zauważalny błąd.
