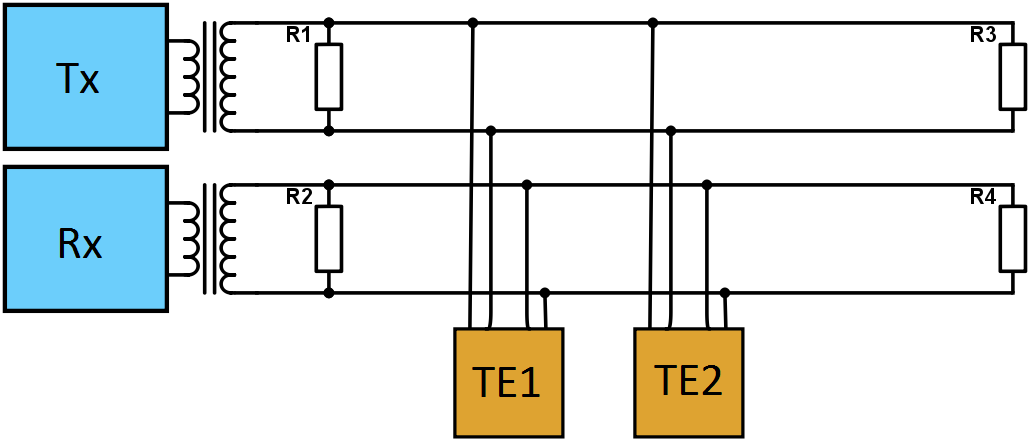

Rezystory R3 i R4 o rezystancji równej impedancji linii zostały zamontowane na końcu magistrali ISDN po to, aby

Wyjaśnienie

Rezystory R3 i R4 na końcu magistrali ISDN pełnią rolę terminatorów, czyli dopasowania końca linii do jej impedancji falowej. W praktyce chodzi o to, żeby sygnał dochodzący do końca przewodu nie „odbijał się” z powrotem w stronę nadajnika. W magistrali ISDN S/T pracują sygnały cyfrowe o dość stromych zboczach, więc przewód zachowuje się jak linia transmisyjna, a nie jak zwykły kawałek drutu. Jeżeli koniec magistrali byłby otwarty albo źle obciążony, pojawiłyby się odbicia, zniekształcenia impulsów, błędy synchronizacji i problemy z terminalami TE. Dlatego zgodnie z dobrą praktyką instalacyjną końce szyny S₀ terminuję się rezystorami o wartości odpowiadającej impedancji linii, typowo około 100 Ω dla pary. Moim zdaniem to jedna z tych rzeczy, które w teorii wyglądają drobno, a w serwisie potrafią robić duże zamieszanie. Źle zakończona magistrala może działać „czasami”, a potem przy dłuższym kablu albo większej liczbie urządzeń zaczynają się losowe zaniki i błędy transmisji.
