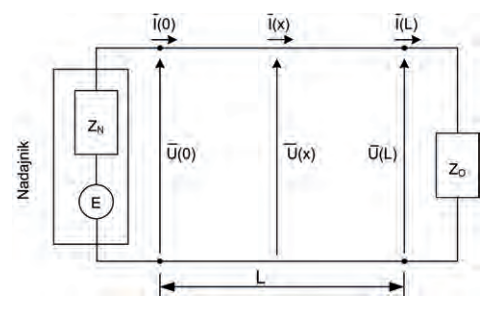

Rysunek przedstawia schemat połączeń do wyznaczania

Wyjaśnienie

Ten rysunek dotyczy wyznaczania parametrów roboczych linii, bo pokazuje linię transmisyjną z nadajnikiem, impedancją wewnętrzną źródła Zₙ, obciążeniem Z₀ oraz wartościami napięcia i prądu w różnych punktach: U(0), I(0), U(x), I(x), U(L), I(L). Czyli nie chodzi tu tylko o sam kabel jako kawałek przewodu, ale o to, jak linia pracuje w konkretnym układzie: z danym źródłem, długością L i zakończeniem. Z takiego schematu można analizować np. napięcie na początku i końcu linii, prąd obciążenia, dopasowanie impedancyjne, odbicia sygnału, straty energii i warunki pracy nadajnika. W praktyce jest to bardzo ważne przy liniach telekomunikacyjnych, koncentrycznych, skrętkach czy torach wysokiej częstotliwości, bo źle dobrane obciążenie może powodować odbicia i zniekształcenie sygnału. Moim zdaniem to jest jeden z tych schematów, które wyglądają trochę teoretycznie, ale potem wracają przy diagnostyce instalacji. Dobre praktyki branżowe, np. zgodne z podejściem stosowanym w okablowaniu strukturalnym według ISO/IEC 11801, PN-EN 50173 czy ANSI/TIA-568, wymagają patrzenia nie tylko na ciągłość przewodów, ale też na zachowanie toru transmisyjnego jako całości. Dlatego odpowiedź parametrów roboczych linii najlepiej pasuje do przedstawionego układu.
