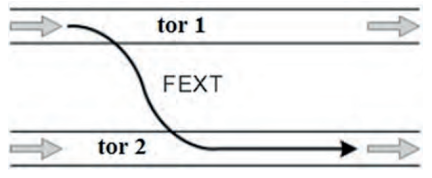

Który z mierników należy użyć w celu zbadania zjawiska zilustrowanego na rysunku?

Wyjaśnienie

Na rysunku pokazano FEXT, czyli przesłuch zdalny, po angielsku far-end crosstalk. Chodzi o sytuację, w której sygnał biegnący jednym torem transmisyjnym indukuje zakłócenie w drugim torze, ale mierzone po stronie odległego końca linii. Do takiego badania używa się miernika poziomu sygnału, zwykle razem z generatorem sygnału pomiarowego. W praktyce podaje się sygnał o znanym poziomie na jeden tor, a na drugim torze mierzy się poziom zakłócenia, najczęściej w dB lub dBm. Im większe tłumienie przesłuchowe, tym lepiej, bo mniej energii przedostaje się między parami. To jest typowy pomiar przy ocenie jakości kabli wieloparowych, skrętek i torów telekomunikacyjnych. W normach i dobrych praktykach, np. ISO/IEC 11801, ANSI/TIA-568 czy PN-EN 50173, parametry typu NEXT, FEXT, ACR-F są traktowane jako ważne kryteria jakości transmisji. Moim zdaniem to dobry przykład, gdzie sama znajomość nazwy przyrządu nie wystarcza, trzeba jeszcze rozumieć co dokładnie mierzymy: nie prąd, nie moc urządzenia, tylko poziom sygnału zakłócającego względem sygnału użytecznego.
