W którym systemie transmisyjnym wykorzystywana jest przedstawiona na rysunku ramka traktu podstawowego?

Wyjaśnienie

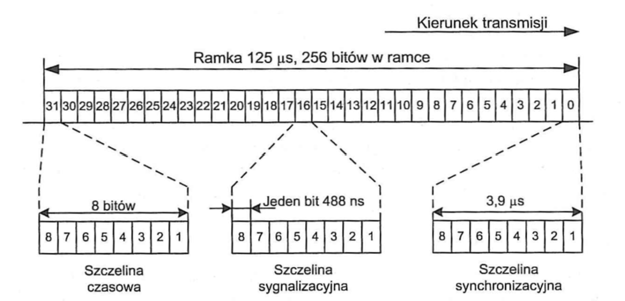

Na rysunku widać klasyczną ramkę traktu podstawowego systemu PCM 30/32, czyli europejskiego traktu E1. Najważniejsza wskazówka to czas ramki 125 µs oraz 256 bitów w jednej ramce. Po podzieleniu wychodzi 32 szczeliny czasowe po 8 bitów. Czyli mamy 256 / 32 = 8 bitów na szczelinę, a przepływność całego traktu wynosi 256 bitów / 125 µs = 2,048 Mbit/s. To jest bardzo charakterystyczne dla PCM 30/32. W praktyce szczelina 0 służy do synchronizacji i informacji eksploatacyjnych, szczelina 16 najczęściej do sygnalizacji, a pozostałe 30 szczelin przenosi kanały rozmówne lub dane po 64 kbit/s. Stąd nazwa 30/32: 30 kanałów użytkowych w 32 szczelinach ramki. Moim zdaniem to jeden z tych rysunków, który warto zapamiętać, bo często pojawia się przy centralach telefonicznych, traktach E1, interfejsach PRA ISDN i urządzeniach transmisyjnych. W branży odnosi się to do zaleceń ITU-T, głównie G.704 dla struktury ramki i G.703 dla parametrów elektrycznych interfejsu 2 Mbit/s. Dobra praktyka przy analizie takiej ramki jest prosta: najpierw sprawdzasz czas 125 µs, potem liczbę szczelin i ich rolę. Jeśli widzisz TS0, TS16 oraz 30 kanałów użytkowych, to praktycznie bez dyskusji jest PCM 30/32.
