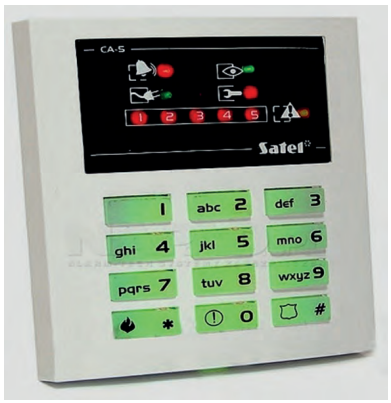

Na podstawie rysunku manipulatora centrali alarmowej Satel CA-5 określ, ile wejść parametrycznych posiada centrala?

Wyjaśnienie

Centrala Satel CA-5 ma 5 wejść parametrycznych, co dobrze widać na manipulatorze: w dolnej części wyświetlacza LED są oznaczenia stref/wejść od 1 do 5. W praktyce są to linie dozorowe, do których podłącza się np. czujki PIR, kontaktrony, czujki zalania albo inne elementy wykrywające naruszenie. Określenie parametryczne oznacza, że centrala nie sprawdza tylko prostego zwarcia lub przerwy, ale kontroluje określoną rezystancję linii, zwykle z rezystorem końca linii EOL, a w wielu systemach także w układzie 2EOL/NC. Dzięki temu centrala potrafi odróżnić stan normalny, alarm, sabotaż albo uszkodzenie przewodu. Moim zdaniem to bardzo ważna rzecz przy montażu alarmów, bo sama liczba wejść mówi, ile niezależnych obwodów można obsłużyć bez ekspanderów. Dobra praktyka branżowa jest taka, żeby nie łączyć zbyt wielu czujek na jednej linii, bo potem diagnostyka awarii robi się męcząca i mało precyzyjna. W CA-5 pięć wejść wystarczało do małych obiektów, np. mieszkania, garażu albo niedużego sklepu.
