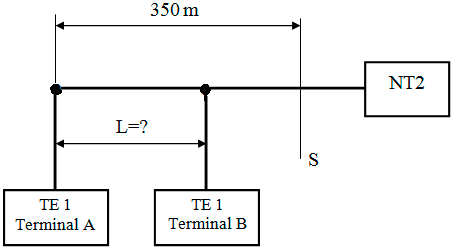

Monter ma zainstalować dodatkowy terminal ISDN (terminal B) w konfiguracji z wydłużoną magistralą, zgodnie ze schematem. Jaką odległość L powinien zachować między terminalami w celu prawidłowej pracy urządzeń?

Wyjaśnienie

W konfiguracji z wydłużoną magistralą ISDN S/T terminale końcowe nie mogą być rozmieszczone dowolnie na całej długości przewodu. Poprawna odległość L między terminalami wynosi 25÷50 m, bo przy wydłużonej magistrali urządzenia TE powinny być zgrupowane blisko końca magistrali, a nie rozrzucone po całym torze. Chodzi głównie o zachowanie poprawnych parametrów czasowych i ograniczenie odbić sygnału na styku S/T. Magistrala ISDN BRA pracuje cyfrowo, więc ważne są opóźnienia propagacji, dopasowanie impedancyjne oraz prawidłowe zakończenie rezystorami terminującymi, zwykle 100 Ω na końcach szyny. W praktyce, gdy od NT2 albo NT1 prowadzimy dłuższy odcinek, np. około 350 m jak na schemacie, to terminale A i B montuje się w małej strefie na końcu tej linii. Moim zdaniem to jest taki typowy szczegół instalacyjny, który łatwo pominąć, a potem są dziwne objawy: brak synchronizacji, losowe zrywanie połączeń albo terminal działa tylko sam, bez drugiego urządzenia. Zakres 25÷50 m jest więc kompromisem dopuszczonym dla wydłużonej magistrali pasywnej i zgodnym z dobrą praktyką montażu instalacji ISDN.
