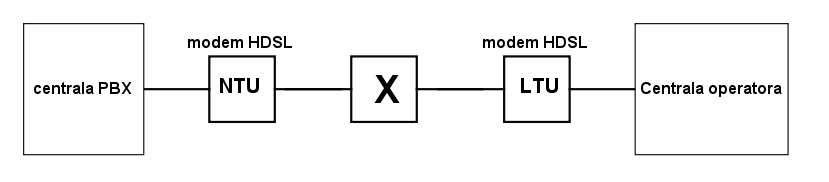

Który element należy zamontować w miejscu oznaczonym literą „X”, aby zwiększyć zasięg transmisji pomiędzy centralą operatora a centralą abonencką PBX?

Wyjaśnienie

W miejscu oznaczonym literą „X” należy wstawić regenerator, bo jego zadaniem jest odtworzenie parametrów sygnału transmisyjnego na zbyt długim lub zbyt tłumiennym odcinku linii. W praktyce taki element nie tylko wzmacnia sygnał, ale też go porządkuje: odtwarza poziom, kształt impulsów i taktowanie, czyli wykonuje coś w rodzaju regeneracji 3R: re-amplification, re-shaping, re-timing. Przy transmisji HDSL między centralą operatora a centralą abonencką PBX problemem bywa tłumienie pary miedzianej, przesłuchy, zakłócenia impulsowe i pogarszający się BER. Regenerator montowany w torze transmisyjnym pozwala podzielić długi odcinek na krótsze fragmenty, dzięki czemu da się zwiększyć zasięg bez zmiany całej infrastruktury kablowej. Moim zdaniem to bardzo praktyczne rozwiązanie, szczególnie w starszych sieciach miedzianych, gdzie wymiana kabla na światłowód nie zawsze jest od razu możliwa. W dobrych praktykach branżowych najpierw sprawdza się budżet tłumienia, jakość par, ciągłość ekranu, uziemienie i zabezpieczenia przepięciowe, a dopiero potem dobiera miejsce pracy regeneratora. Dla HDSL warto kojarzyć też normy z rodziny ITU-T, np. G.991.1, bo opisują one zasady transmisji cyfrowej po parach miedzianych.
