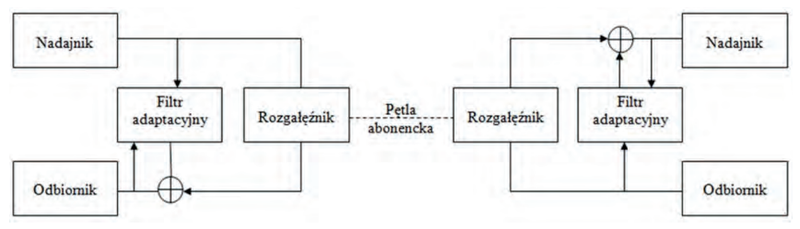

W przedstawionym na schemacie blokowym łączu abonenckim transmisji cyfrowej filtry adaptacyjne i rozgałęźniki spełniają zadanie kasowania (kompensacji)

Wyjaśnienie

W tym układzie filtry adaptacyjne i rozgałęźniki, czyli w praktyce układy hybrydowe 2-przewodowo/4-przewodowe, służą do kasowania echa. Chodzi o sytuację, gdy nadajnik i odbiornik pracują jednocześnie na tej samej parze przewodów pętli abonenckiej. Część sygnału wysłanego przez własny nadajnik wraca do własnego odbiornika, bo rozgałęźnik nie jest idealny, impedancja linii nie jest perfekcyjnie dopasowana, a para miedziana ma swoje odbicia i nierówności. Filtr adaptacyjny dostaje informację o sygnale nadawanym, tworzy jego przewidywaną kopię echa i odejmuje ją od sygnału odbieranego. To klasyczny układ echo cancellera, spotykany np. w transmisji ISDN na styku U oraz w technikach xDSL, zgodnych z zaleceniami ITU-T, np. rodziną G.99x. Moim zdaniem to jeden z tych tematów, które najłatwiej zrozumieć praktycznie: jeśli własny nadajnik jest dużo silniejszy niż sygnał przychodzący z drugiego końca linii, to bez kompensacji echo mogłoby całkiem przykryć użyteczne dane. Dobra praktyka branżowa to poprawne dopasowanie impedancji, stabilna para przewodów, sensowne zakończenia linii oraz algorytm adaptacji, który nadąża za zmianami parametrów pętli abonenckiej. Nie kasuje się tu głównie szumu ani przesłuchów między parami, tylko własny odbity sygnał.
