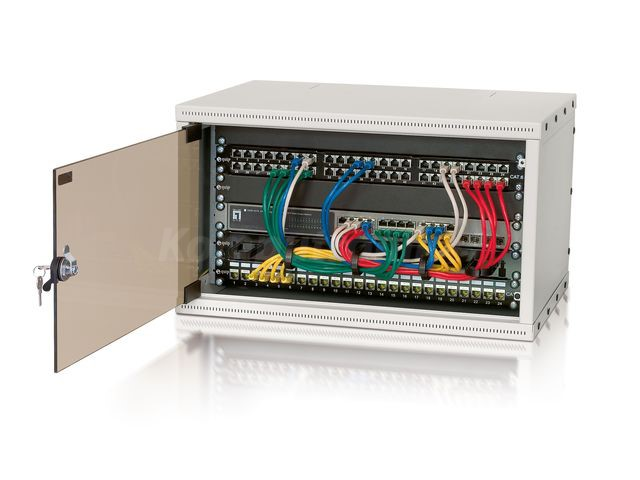

Na rysunku przedstawiono

Wyjaśnienie

Na rysunku widać szafę RACK, najpewniej małą szafę wiszącą 19-calową, stosowaną do porządkowania i ochrony urządzeń sieciowych oraz telekomunikacyjnych. Charakterystyczne są pionowe szyny montażowe, urządzenia mocowane na śruby, patch panele, przełącznik sieciowy i uporządkowane przewody krosowe. W praktyce w takiej szafie montuje się switche, routery, przełącznice światłowodowe, panele krosowe, listwy zasilające PDU, organizery kabli i czasem mały UPS. Standardowy system RACK opiera się na szerokości 19 cali i wysokości modułowej U, zgodnie z rozwiązaniami opisanymi m.in. w IEC 60297 oraz EIA-310. Dobra praktyka, zgodna z podejściem z norm okablowania strukturalnego, np. ANSI/TIA-568 i EN 50174, to opisywanie portów, zachowanie promieni gięcia przewodów, rozdzielanie kabli zasilających od transmisyjnych i zostawienie zapasu miejsca na rozbudowę. Moim zdaniem to jeden z tych elementów instalacji, który od razu pokazuje, czy sieć była robiona starannie, czy tylko „żeby działało”.
