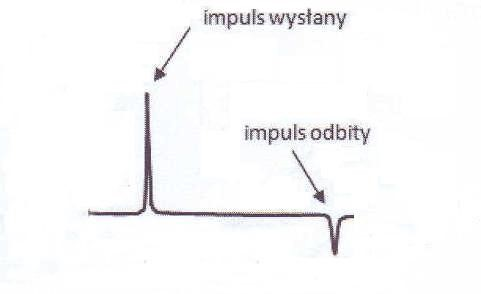

Podczas lokalizacji uszkodzenia linii przy użyciu impulsowego lokalizatora uszkodzeń otrzymano oscylogram przedstawiający impuls wysyłany oraz odbity. Na podstawie oscylogramu można stwierdzić że linia jest

Wyjaśnienie

Na oscylogramie widać impuls wysłany dodatni oraz impuls odbity o przeciwnej polaryzacji, czyli skierowany w dół. To jest typowy obraz zwarcia linii przy pomiarze impulsowym, czyli metodą TDR, reflektometryczną. W takiej metodzie do przewodu wysyła się krótki impuls, a przyrząd obserwuje, czy i w jaki sposób fala wraca z miejsca nieciągłości impedancji. Dla zwarcia impedancja na końcu uszkodzenia jest praktycznie równa 0 Ω, więc współczynnik odbicia ma wartość ujemną: Γ=(ZL-Z₀)/(ZL+Z₀), a przy ZL=0 wychodzi Γ=-1. W praktyce oznacza to, że impuls wraca odwrócony w fazie, właśnie tak jak na rysunku. Moim zdaniem to jeden z najważniejszych szczegółów przy czytaniu takich oscylogramów: nie tylko czas powrotu impulsu jest ważny, ale też jego znak. Czas między impulsem wysłanym a odbitym pozwala potem obliczyć odległość do zwarcia, znając prędkość propagacji w kablu, zwykle podawaną jako współczynnik skrócenia. W dobrej praktyce pomiarowej, zgodnej z podejściem stosowanym w diagnostyce kabli telekomunikacyjnych i okablowania według zasad PN-EN 50173 oraz PN-EN 50174, przed pomiarem odłącza się urządzenia końcowe, sprawdza typ kabla i jego impedancję falową, a wynik porównuje z dokumentacją trasy. Dzięki temu nie pomylimy zwarcia żył z innym zjawiskiem, na przykład źle zakończoną linią.
