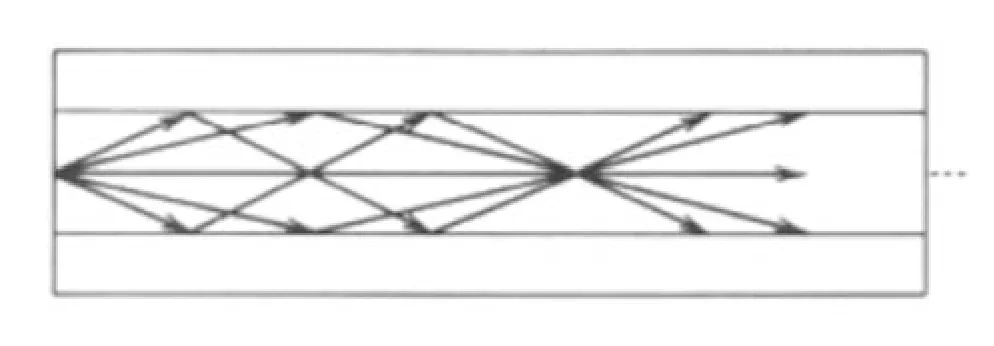

Rysunek ilustruje rozchodzenie się promieni optycznych w światłowodzie

Wyjaśnienie

Świetnie, dokładnie o to chodziło! Promienie optyczne w światłowodzie wielomodowym skokowym rozchodzą się w wielu różnych modach, co oznacza, że światło może podróżować różnymi ścieżkami. W światłowodach tych struktura jest skokowa, co oznacza nagłą zmianę współczynnika załamania na granicy rdzenia i płaszcza. To powoduje, że promienie odbijają się pod większymi kątami, co widać na rysunku przez liczne odbicia wewnętrzne. Światłowody wielomodowe skokowe są szeroko stosowane w transmisji danych na krótsze odległości. Ich stosunkowo prosta struktura jest tańsza w produkcji, chociaż nie są idealne do transmisji na duże odległości ze względu na dyspersję modalną. Dla praktyka oznacza to, że są idealnym rozwiązaniem dla lokalnych sieci komputerowych. Warto zwrócić uwagę, że standardy takie jak OM1 i OM2 często odnoszą się właśnie do takich światłowodów. Moim zdaniem, znajomość różnic między typami światłowodów jest kluczowa, aby dobrze dobrać sprzęt do specyfiki projektu.
