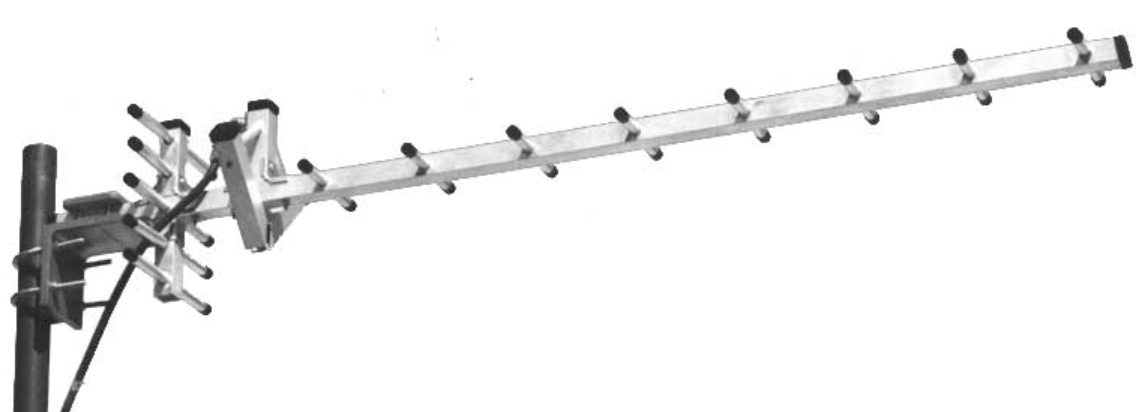

Na rysunku przedstawiono antenę

Wyjaśnienie

To, co widzimy na rysunku, to antena kierunkowa, a dokładniej antena typu Yagi-Uda, która jest jednym z najczęściej stosowanych typów anten kierunkowych. Takie anteny są szczególnie użyteczne tam, gdzie wymagane jest skoncentrowanie sygnału w jednym kierunku, co pozwala na zwiększenie zasięgu i poprawę jakości sygnału. W praktyce anteny kierunkowe są wykorzystywane w telewizji naziemnej do odbioru sygnału z odległych nadajników. Mają one specyficzną konstrukcję – zazwyczaj składają się z jednego elementu napędzającego i kilku direktorów, co możesz zaobserwować na zdjęciu. Dzięki takiej budowie możliwe jest skupienie energii fal radiowych w jednym kierunku, co ma kluczowe znaczenie w komunikacji bezprzewodowej o dużym zasięgu. Z mojego doświadczenia wynika, że stosowanie anten kierunkowych to nie tylko kwestia technologii, ale i optymalizacji – pozwalają one na ograniczenie zakłóceń i interferencji z innych źródeł sygnału. Warto również wspomnieć, że ich efektywność jest uzależniona od precyzyjnego ustawienia w kierunku źródła sygnału, co wymaga pewnej wiedzy technicznej i często narzędzi do kalibracji.
