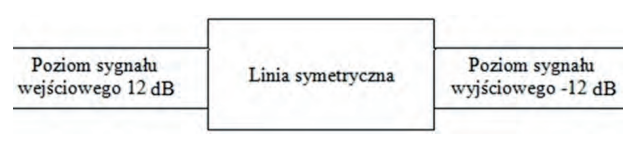

Określ tłumienność układu przedstawionego na rysunku.

Wyjaśnienie

Tłumienność tego układu wynosi 24 dB, ponieważ porównujemy poziom sygnału na wejściu z poziomem sygnału na wyjściu. Na rysunku wejście ma poziom 12 dB, a wyjście -12 dB. Tłumienność liczymy jako spadek poziomu: $A = L_{we} - L_{wy}$, czyli $A = 12 dB - (-12 dB) = 24 dB$. Ten minus przy poziomie wyjściowym jest tu bardzo ważny, bo oznacza, że sygnał po przejściu przez linię jest już poniżej przyjętego poziomu odniesienia. Moim zdaniem to jedno z tych zadań, gdzie najłatwiej pomylić się na znaku, a sama zasada jest prosta. W praktyce takie obliczenia robi się przy ocenie linii kablowych, torów symetrycznych, torów telefonicznych i transmisyjnych. Dobre praktyki pomiarowe, zgodne z podejściem spotykanym np. w zaleceniach ITU-T dla torów telekomunikacyjnych, wymagają porównania poziomu nadawanego i odbieranego w tych samych warunkach odniesienia. Jeżeli tłumienie jest zbyt duże, mogą pojawić się błędy transmisji, zaniżony poziom mowy, problemy z synchronizacją albo gorszy margines sygnału. Dlatego wynik 24 dB dobrze opisuje rzeczywisty spadek poziomu sygnału w pokazanym układzie.
